ЦНЦ машински обрађен хидраулични прикључак

ЦНЦ машински обрађен хидраулични прикључак је хидраулични прикључак који повезује црева, цеви, пумпе, вентиле и цилиндре у хидраулични систем. Изгледа једноставно – метално тело са навојем и заптивном површином – али ради под бруталним условима: притисци од 50 до 400+ бара, промене температуре, вибрације и хидраулична течност која пронађе било који пут цурења као што вода пронађе пукотину.

Задатак фитинга је заптивање. Било да се ради о ЈИЦ 37° шиљци, ОРФС (О-прстен заптивка за лице), БСПП паралелном навоју или НПТ конусном навоју, геометрија заптивања је машински обрађена до микронске прецизности. Заптивна површина изван округле за 0,02 мм је спој који плаче. Навој са поцепаним кореном је спојница која се одува под притиском. Зато квалитет обраде овде није „лепо имати“ — то је питање безбедности.

Кључне карактеристике и предности ЦНЦ машински обрађених хидрауличких спојница

Заптивне површине обрађене, нису „довољно добре“ Конус од 37°, жлеб О-прстена и стране седишта су машински обрађени са контролисаним толеранцијама (угао седишта ±0,5°, површинска обрада Ра 0,8μм мак). Правилна површина за заптивање је оно што држи 350 бара унутар цеви и ван ваше просторије са опремом.

Чисте, оштре нити Нити се секу или ваљају до 6г/6Х са пуним профилом — без поцепаних корена, без преврнутих врхова. Конусни навоји (НПТ/БСПТ) су верификовани помоћу Л1/Л2 прстенастих мерача како би се гарантовао чврст спој без цурења.

Поуздање тестирано под притиском На узоркованим серијама вршимо притисак на арматуру на 1,5× називни радни притисак, а сваки спој је визуелно и димензионално прегледан. За критичне примене, доступно је 100% тестирање притиска.

Материјал прави за течност Угљенични челик поцинчан за стандардне системе минералних уља; нерђајући 316 за храну, морске и агресивне течности; месинг за пнеуматске и водене услуге ниског притиска. Прави материјал спречава галванску корозију и превремени квар.

Чистоћа коју можете навести Фитинги се ултразвучно чисте и пакују према вашој спецификацији чистоће — укључујући ИСО 4406 класе чистоће за осетљиве серво и пропорционалне системе.

Спецификације производа

Типичне апликације

Као произвођач и добављач хидрауличних фитинга обрађених ЦНЦ машинама, Туоиуан Метал испоручује фитинге на велико по фабрички директним ценама за:

Мобилна хидраулика — багери, утоваривачи, пољопривредне машине

Индустријски хидраулички системи — пресе, машине за бризгање, алатне машине

Хидраулична кола грађевинске опреме

Поморски и приобални хидраулични системи (316 нерђајући)

Линије за прераду хране и фармацеутске течности

Испитни столови, системи за подмазивање и пнеуматска кола

Производни процес

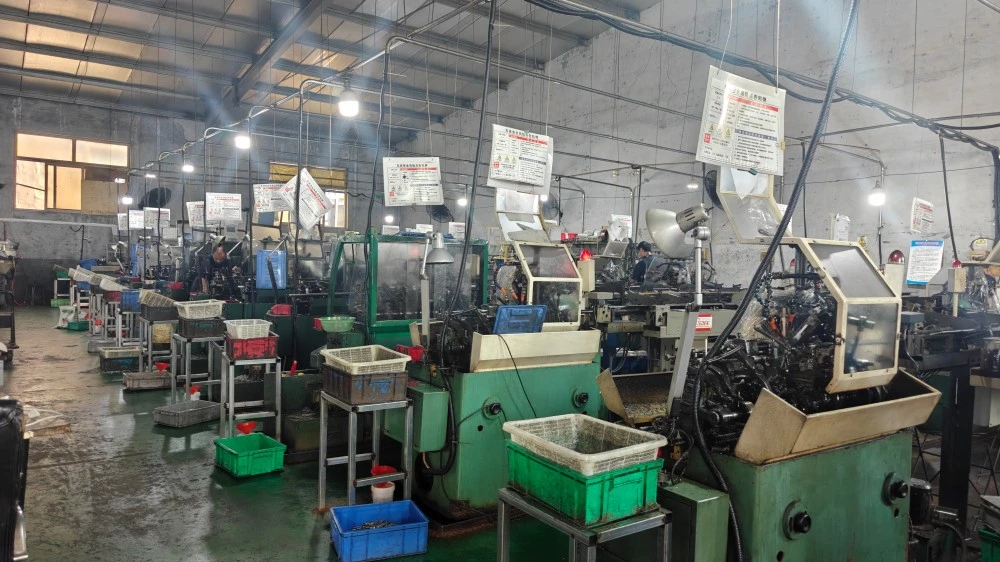

Хидраулички спојеви се обрађују од шипки на ЦНЦ струговима — често у једном циклусу стезања. Хек тела се окрећу, буше, урезују навоје, а геометрија заптивања (конус, жлеб О-прстена или конус) се сече наменским алатом. Приступ са једним подешавањем је оно што држи површину заптивке концентричном са навојем.

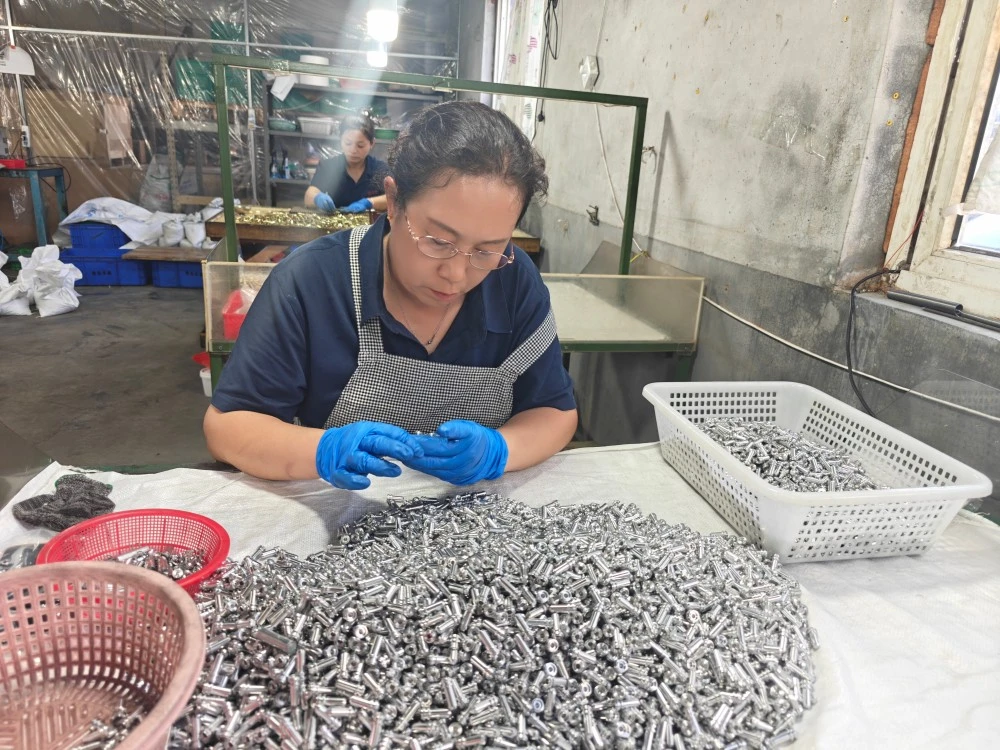

Након машинске обраде, фитинзи се уклањају ивицама — критично за заптивне површине — а затим се површински третирају (поцинковање, цинк-никл или пасивација). Фитинги се ултразвучно чисте да би се уклониле струготине и остатке, а затим се прегледају: мерење навоја, провера угла седишта, мерење димензија и испитивање притиска узорка.

Зашто одабрати Туоиуан Метал

Прецизност обраде тамо где се рачуна Наши ЦНЦ стругови одржавају тачност поновног позиционирања од ≤±0,003 мм, а ми рутински обрађујемо на ±0,01 мм на спојевима — опсег толеранције који одржава заптивне површине истинитим, а навоје чистим.

Деценија стручности у обради метала Преко 10 година у прецизно струганим деловима, са фабриком од 5.000 м², 20 ЦНЦ стругова и годишњим капацитетом од 100 милиона комада. Обрадили смо сваки стандард окова у овом каталогу — много пута.

48-сатни квалитетан одговор Ако се пронађе проблем, одговарамо у року од 48 сати и преузимамо пуну одговорност за компензацију према договору. Та обавеза, која се доследно поштује, је разлог зашто 95% наших купаца поново наручује.

Документација спремна за извоз Сертификати материјала, извештаји о инспекцији и записи о испитивању притиска се испоручују са сваком поруџбином. Доступна координација инспекције треће стране.

Паковање и достава

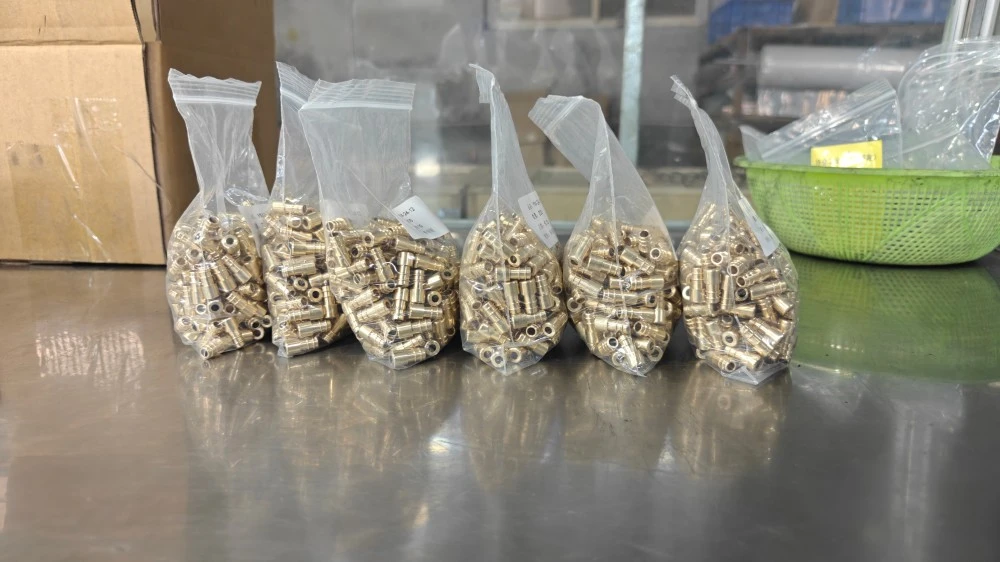

Окови се чисте, штите од корозије и пакују у поли кесе, картоне или извозне дрвене сандуке. Експресни, ваздушни и поморски транспорт доступан из луке Кингдао. Документација: комерцијална фактура, листа паковања, товарни лист, потврда о пореклу, потврда о испитивању материјала. За цене ЦНЦ обрађене хидрауличне опреме, масовне поруџбине или понуду, контактирајте наш извозни тим.

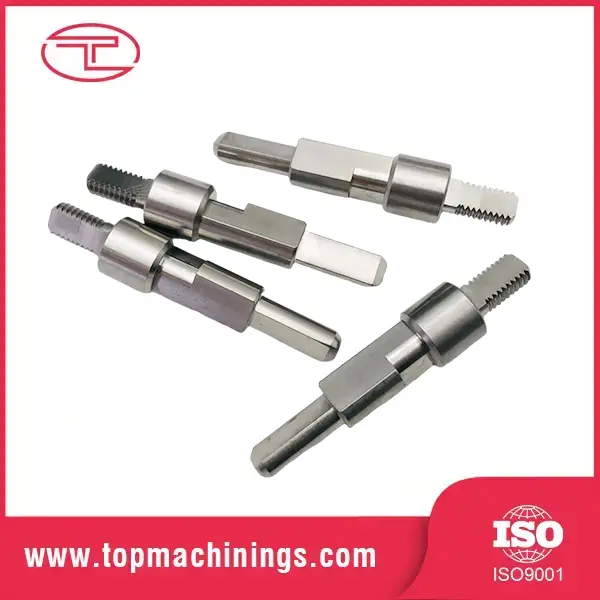

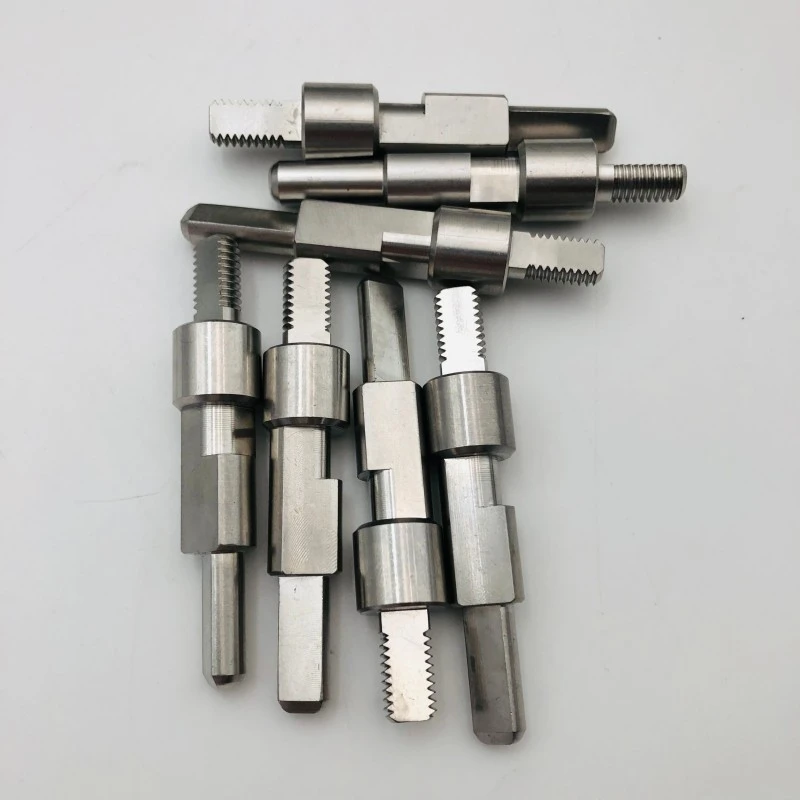

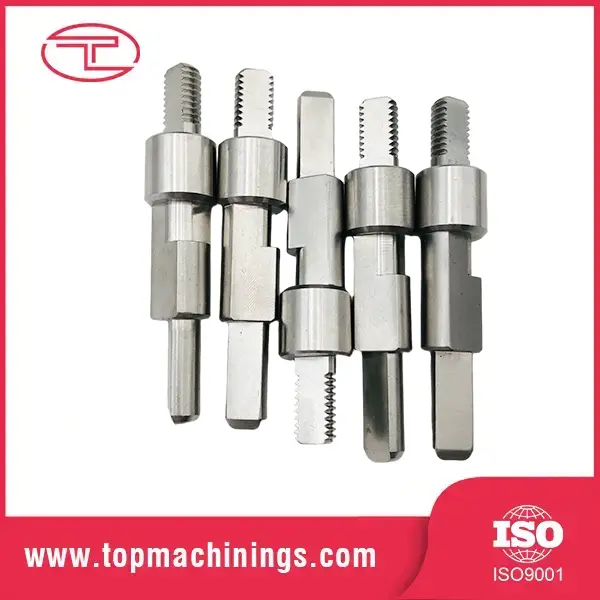

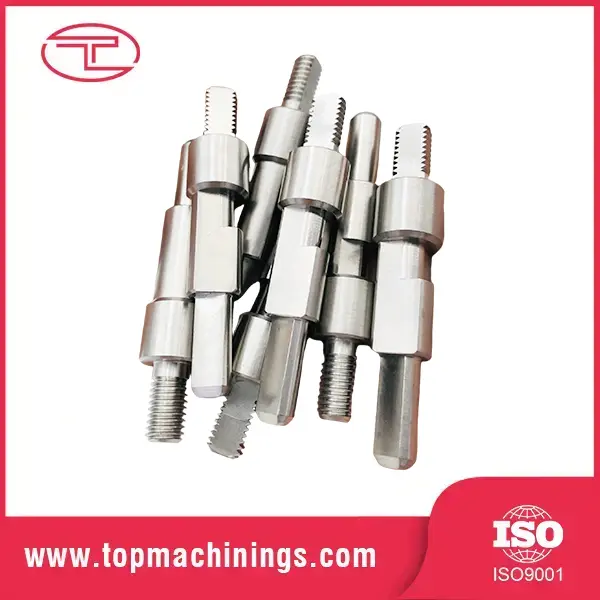

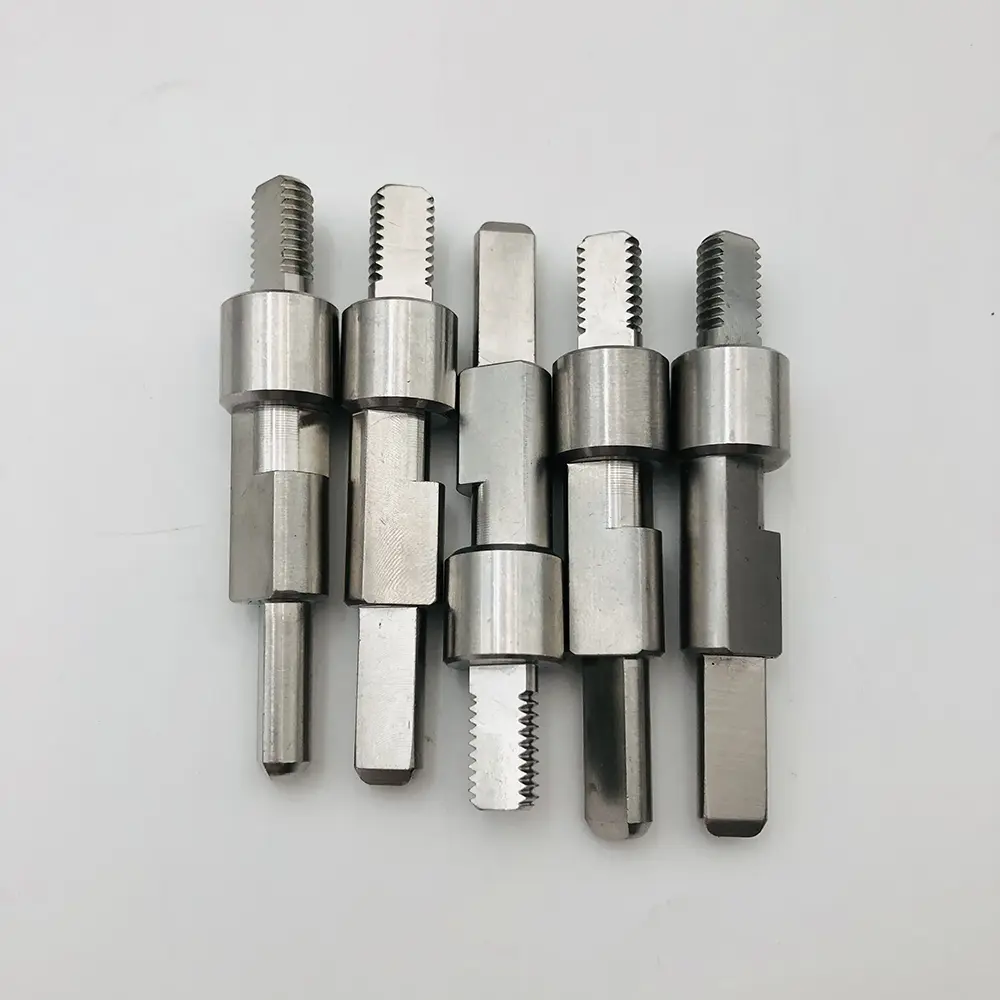

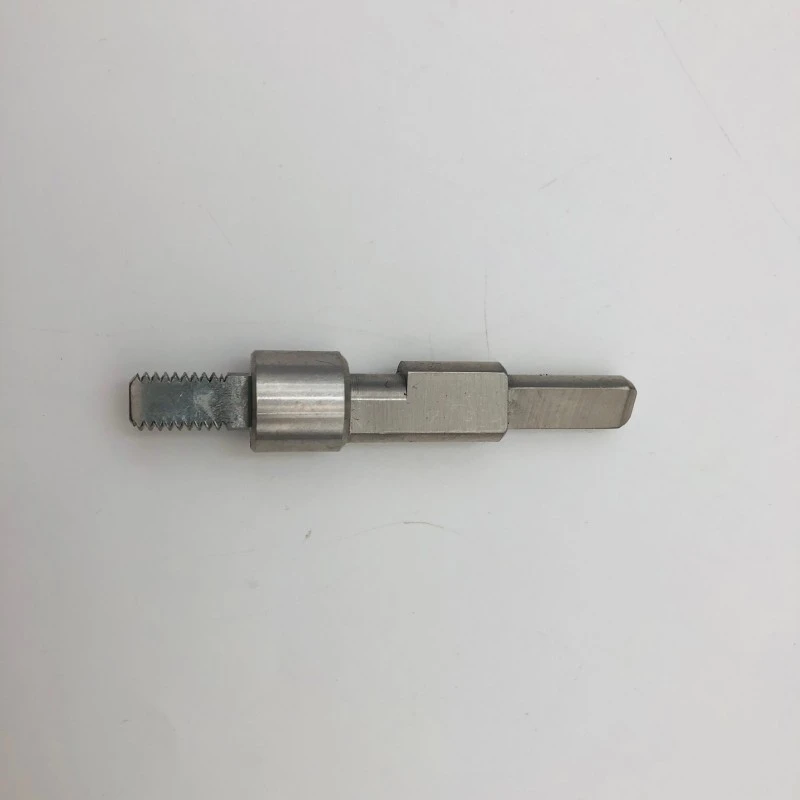

Високо прецизне навојне осовине за индустријску опрему

Клијент: Европски произвођач хидрауличне опреме

Индустрија: Флуид Повер & Индустриал Аутоматион

Материјал: нерђајући челик / угљенични челик

Процес: Прецизно ЦНЦ стругање, глодање, нарезивање навоја и топлотна обрада

Клијент је захтевао прилагођене вишестепене навојне осовине са чврстим толеранцијама и глатком површином како би се спречило цурење и механичко хабање хидрауличких склопова под високим притиском. Стандардне компоненте тржишта нису успеле да задовоље своје специфичне захтеве обртног момента и поравнања.

Користећи вишеосне швајцарске ЦНЦ машине за стругање и прецизне глодалице, произвели смо осовине по мери са тачним профилима навоја и равно глоданим карактеристикама према техничким цртежима клијента. Строга контрола квалитета, укључујући 100% тестирање мерача навоја и провере храпавости површине, примењена је пре испоруке.

ФАК

П: Који стандард за уградњу треба да користим?

О: Зависи од вашег региона и крајева црева: ЈИЦ је уобичајен у Северној Америци, БСП у Европи/Азији, метрички ДИН у Немачкој, ОРФС где су вибрације и перформансе без цурења важни. Пошаљите нам ваше тренутне арматуре или цртеже и ми ћемо идентификовати стандардне и испоручите одговарајуће арматуре.

П: Који притисак може да издржи ваша арматура?

О: Стандардне арматуре су оцењене на радни притисак од 350 бара; конфигурације високог притиска до 630 бара. Тестирамо узорковане серије под притиском на 1,5× номинални притисак.

П: Можете ли испоручити фитинге од нерђајућег челика за употребу у храни или у мору?

О: Да — СУС316 фитинзи са завршном обрадом за пасивирање су доступни за употребу у храни, мору и фармацији. Обезбеђени материјални сертификати.

П: Да ли нудите прилагођене окове по цртежу?

О: Да, потпуно прилагођени окови су наша специјалност. Пошаљите цртеж или узорак и ми ћемо машински обрадити вашу тачну геометрију, укључујући прилагођене конфигурације портова.

П: Који је ваш МОК и време испоруке ЦНЦ машинске хидрауличке арматуре?

О: Узорци: 3-5 дана, МОК флексибилан. Производња: просечно 15 дана. Морски терет из Кингдаоа, или експрес за хитне мале поруџбине.
