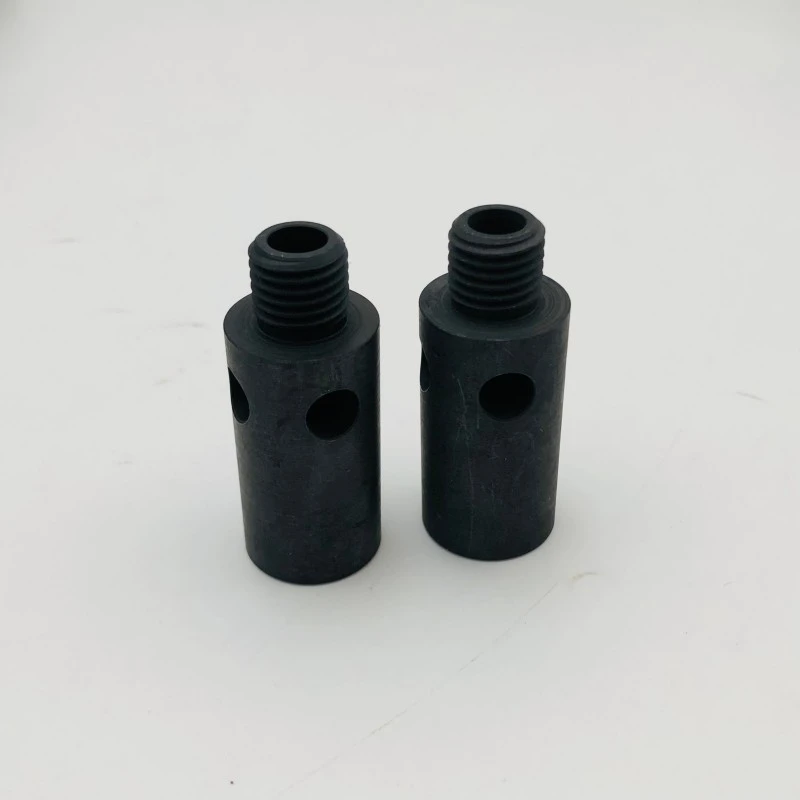

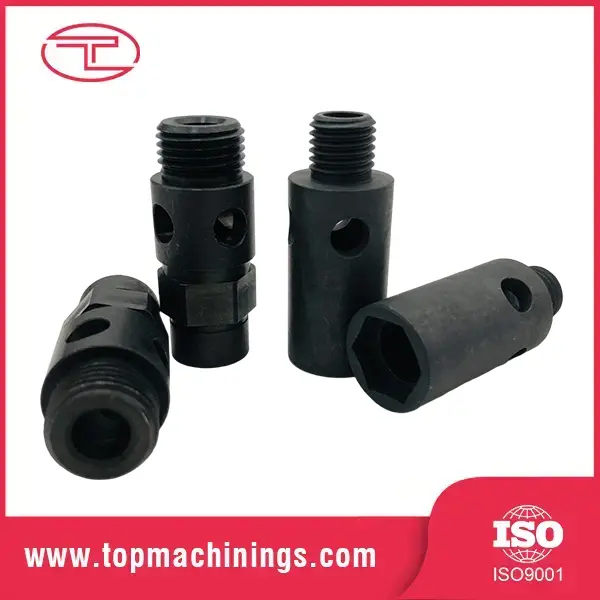

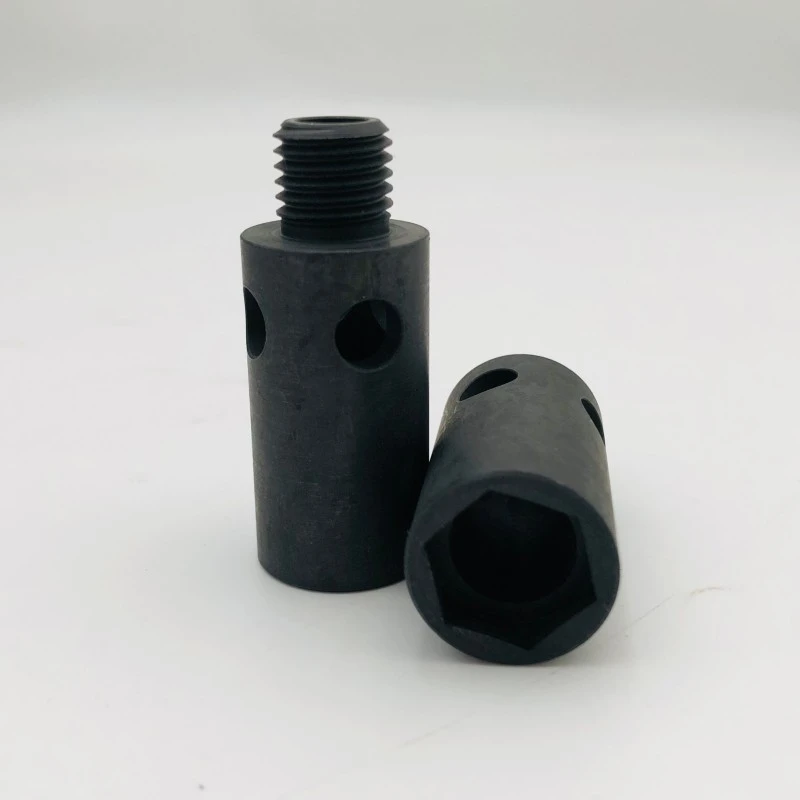

ЦНЦ обрада прецизна осовина са навојем

Осовина са навојем је цилиндрична ротирајућа компонента са обрађеним навојима дуж дела или целе дужине. Класичан пример је водећи завртањ — срце сваке ЦНЦ машине, 3Д штампача и линеарног актуатора — где навој укључује матицу да би претворио ротацију у прецизно линеарно кретање. Али прецизна осовина са навојем за ЦНЦ машинску обраду појављује се и као осовина мотора са крајевима са навојем, спојним шипкама, завртњима за подешавање и вратилима за напајање.

Оно што одваја добру осовину са навојем од лоше је невидљиво на први поглед и катастрофално у служби: тачност корака навоја по целој дужини. Водећи завртањ са кумулативном грешком нагиба од 0,1 мм на метар пута ће поставити вашу алатну машину погрешно за 0,1 мм — сваки пут. То је разлика између прецизног и проблематичног дела.

Разматрање дизајна и материјала

Уобичајени разреди: 4140/42ЦрМо, 1045 (општи рад), СУС303/316 (отпорност на корозију), 6061-Т6 (лагани)

Облици навоја: Ацме, трапезни, метрички ИСО, УНЦ/УНФ, компатибилни са кугличним завртњем

Термичка обрада: индукционо очвршћавање бокова навоја, кроз каљење или карбуризација

Критичне карактеристике: централне рупе за брушење, отворе за кључеве, равни, укрштене рупе и пречници степеница

Концентричност између пречника навоја и рукаваца лежаја: ≤ 0,02 мм ТИР

Правост: 0,05 мм/м стандард, 0,02 мм/м за прецизне разреде

За ЦНЦ машинску прецизну осовину са навојем, избор материјала је одлука о перформансама: 4140 каљено и брушено даје дуг век хабања и стабилност димензија; 6061 алуминијум даје лагано кретање ниске инерције за апликације велике брзине. Препоручујемо оцену на основу оптерећења, брзине и радног циклуса - не само цене.

Кључне карактеристике и предности

Прецизне нити преко целе дужине

Навоји се секу у једној тачки или навојно глодају под ЦНЦ контролом, са тачношћу корака верификованом на целој дужини навоја - не само на мерачу. За ЦНЦ машинску прецизну осовину са навојем, држимо кумулативну грешку нагиба унутар 0,02 мм на 300 мм, тако да се ваша машина правилно поставља на свакој тачки кретања.

Концентрични однос нити-часопис

Навој и лежајеви се машински обрађују у једној поставци или на центрима између две операције, држећи одбојност испод 0,02 мм. Осовина која исправно ради се равномерно хаба, мање вибрира и продужава животни век лежаја.

Термичка обрада у складу са радном снагом

Индукцијско очвршћавање на боковима навоја даје површину отпорну на хабање док језгро одржава чврстим за пренос обртног момента. За апликације високог циклуса, ми вршимо карбуризацију или стврдњавање према вашим спецификацијама.

Пречник тла тамо где је то важно

Површине лежајева и заптивке могу бити цилиндрично брушене до Ра 0,2 μм са толеранцијом ±0,003 мм — завршна обрада површине која одржава заптивке без цурења, а лежајеве тихим при високим обртајима у минути.

Оне-Стоп: осовина + фитинги

Обрађујемо целу осовину: навоје, уторе, равне, унакрсно избушене рупе и крајеве са навојем — један део, један добављач, један стандард квалитета. Нема другог продавца, нема слагања толеранција између компоненти.

Спецификације производа

Типичне апликације

Као произвођач и добављач осовина са ЦНЦ машинском прецизношћу, Туоиуан Метал испоручује осовине на велико по фабрички директним ценама за:

Водећи завртњи и осовине компатибилне са кугличним завртњима за ЦНЦ машине и 3Д штампаче

Осовине мотора са навојним крајевима за спојнице и ременице

Линеарни актуатор и компоненте електричног цилиндра

Спојне шипке и вијци за подешавање за индустријску опрему

Компоненте са навојем за аутомобилско управљање и вешање

Доводна окна за текстил, паковање и штампарске машине

О нама

Прецизна обрада је наша основна делатност

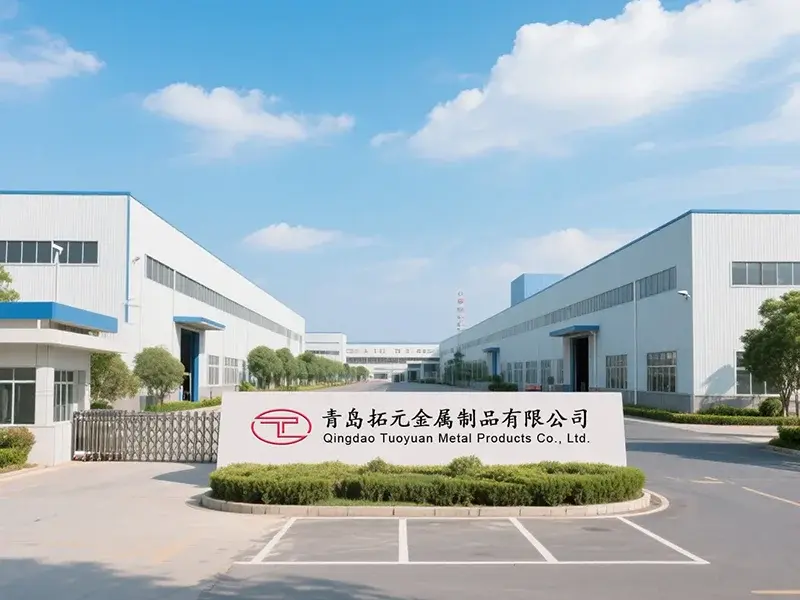

Туоиуан Метал је специјализован за прецизно стругане делове и ЦНЦ машинске компоненте — прецизна осовина са навојем за ЦНЦ машинску обраду је квадратно у нашој кормиларници. Десет година искуства у машинској обради, 20 брзих ЦНЦ стругова, 5 обрадних центара и годишњи капацитет од 100 милиона комада.

Доказано на тржиштима Северне Америке

60% наше продаје иде у Северну Америку, где купци захтевају строге толеранције и поуздану испоруку. Стопа поновљене куповине од 95% значи да наши купци поново наручују — најјачи сертификат квалитета који постоји.

Брза, јасна комуникација

Наш продајни тим течно говори енглески и одговара у року од 24 сата. Проблеми са квалитетом добијају одговор у року од 48 сати. Нема језичких баријера, нема заобилажења.

Уграђена инжењерска подршка

Нисте сигурни у материјал или термичку обраду? Пошаљите нам своју пријаву и ми ћемо препоручити праву оцену и процес. Подржавамо од прототипа до масовне производње.

ФАК

П: Да ли правите оловне завртње? Коју тачност можете постићи? О: Да — оловни завртњи су једна од наших специјалности. Стандардна класа држи ±0,05 мм на 300 мм; оцена прецизности држи ±0,02 мм кумулативну грешку нагиба. За већу прецизност препоручујемо кугличне завртње, које такође можемо испоручити.

П: Можете ли да обрадите осовину из узорка? О: Да, вршимо обрнути инжењеринг из физичких узорака као и цртежа. Меримо узорак, креирамо цртеж и потврђујемо са вама пре производње.

П: Коју топлотну обраду препоручујете за конац отпоран на хабање? О: За већину ЦНЦ машина за прецизне навојне осовине и актуаторе, индукционо очвршћавање бокова навоја до ХРЦ 45–55 је прави избор — тврда површина, жилава језгра. За екстремно хабање доступно је карбуризирање или потпуно каљење.

П: Можете ли задржати толеранцију пречника коју тврдите? О: Да. Окренути пречници држе ±0,02 мм; пречници тла држе ±0,005 мм. Наше ЦНЦ машине имају тачност понављања позиционирања од ≤±0,003 мм, верификовану ЦММ инспекцијом на свакој серији.

П: Које је ваше МОК и време испоруке? О: Прототип МОК је флексибилан (чак и 1–5 комада). Производни МОК од око 500 комада. Време испоруке је у просеку 15 дана, 18-20 дана са млевењем и термичком обрадом.
