Шта су сложени прецизно токарени делови и како они побољшавају перформансе компоненти?

Сложени прецизно стружени деловису пројектоване компоненте произведене кроз напредне процесе стругања да би се постигла захтевна тачност димензија, поновљивост, квалитет површине и геометријска сложеност. Они се широко користе у аутоматизацији, машинама, аутомобилским системима, електроници, медицинској опреми, хидрауличним системима и другим апликацијама где конвенционалне стандардне компоненте можда не пружају потребну прилагодбу или перформансе. Овај водич објашњава њихову структуру, производни процес, опције материјала, толеранције, завршне обраде, захтеве за инспекцију, разматрања дизајна и праксе набавке, помажући инжењерима и тимовима за куповину да смање ризике у производњи и одаберу одговарајуће производно решење.

Садржај

1. Шта су сложени прецизно стружени делови?
2. Шта чини токарени део сложеним?
3. Како се производе сложени прецизно стружени делови?
4. Који материјали се могу користити?
5. Како се контролишу тачност и толеранције?
6. Зашто је површина битна?
7. Како се контролишу прецизно токани делови?
8. Како инжењери треба да дизајнирају ове компоненте?
9. Где се користе сложени прецизно стружени делови?
10. Шта купци треба да траже код партнера за производњу?
11. Често постављана питања
12. Закључак

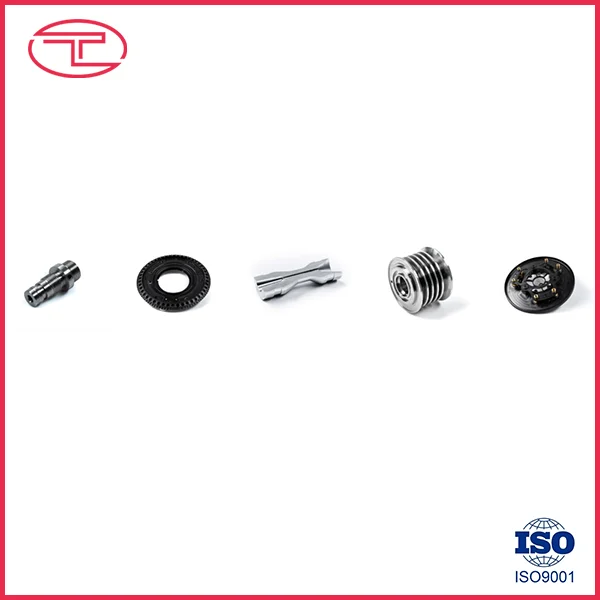

Шта су сложени прецизно стружени делови?

Комплексни прецизно стругани делови су компоненте прилагођене машини које се производе првенствено ротацијом радног комада док алати за сечење уклањају материјал да би створили прецизне цилиндричне, конусне, навојне, ужлебљене или контурне карактеристике. За разлику од једноставних вратила или чаура, сложене токане компоненте могу комбиновати неколико операција обраде и сложене геометрије унутар једне компоненте.

Типичне карактеристике обухватају више пречника, унутрашње рупе, фине навоје, жлебове, рамена, конусе, укрштене рупе, уторе, ивице, полупречнике и посебно профилисане површине. Напредни ЦНЦ центри за стругање могу интегрисати стругање са бушењем, урезивањем, глодањем и другим операцијама, омогућавајући производњу више функција са мање подешавања.

За купце, вредност сложене прецизно токоване компоненте није само мала толеранција димензија. Прави циљ је конзистентан учинак када се део састави у већи механички систем. Тачност димензија, концентричност, стање површине, својства материјала и поновљивост морају да раде заједно.

У практичној производњи, оствариве толеранције зависе од материјала, геометрије, стања машине, алата, држања, стабилности процеса и методе инспекције. Објављене референце за машинску обраду обично показују опште ЦНЦ окретање око ±0,05 мм, док су чвршће толеранције око ±0,01 мм или ниже могуће на одабраним карактеристикама када је процес на одговарајући начин пројектован. :цонтентРеференце[оаиците:0]{индек=0}

Шта чини токарени део сложеним?

Компонента постаје технички сложена када њена геометрија или функционални захтеви захтевају већу контролу процеса од обичног стругања. Сложеност може произаћи из броја карактеристика, њиховог међусобног односа или потешкоћа у одржавању тачности током производње.

Комплексност стога треба проценити из функционалне перспективе. Део са много видљивих карактеристика није нужно тежак за производњу, док релативно мала компонента може постати веома захтевна ако садржи критичан отвор, захтев за чврстим извлачењем или тежак материјал.

Како се производе сложени прецизно стружени делови?

Поуздан производни процес почиње пре него што машина почне да сече. Инжењерски преглед, верификација материјала, планирање процеса, избор алата, машинска обрада, инспекција и завршна обрада доприносе коначном резултату.

Преглед инжењеринга и цртежа

Производни тим прво проучава технички цртеж, 3Д модел, спецификацију материјала, захтеве за толеранцијом, навоје, завршну обраду површине, топлотну обраду и друга посебна упутства.

Ова фаза може идентификовати потенцијалне проблеме у производњи пре него што производња почне. На пример, непотребно уске толеранције на нефункционалним површинама могу додати захтеве за машинском обрадом и инспекцијом без побољшања стварне функције компоненте.

Припрема материјала

Шипка или друга сировина се бира према одобреној спецификацији. Сертификати материјала могу бити потребни за апликације где је следљивост важна.

ЦНЦ стругање

Радни предмет се безбедно држи док ЦНЦ контролисани алати обављају операције као што су облагање, грубо окретање, завршно окретање, бушење, урезивање навоја, жлебове и искошење. Алат под напоном или опрема за стругање може се користити када компонента захтева додатне карактеристике глодања или бушења.

Секундарне операције

Неке компоненте захтевају додатне операције након окретања. У зависности од цртежа, то може укључивати брушење, полирање, термичку обраду, уклањање ивица, облагање, елоксирање, пасивирање или друге површинске третмане.

Инспекција и коначна верификација

Критичне димензије се проверавају према цртежу. У зависности од захтева пројекта, произвођачи могу користити микрометре, мераче, опрему за оптичка мерења, ЦММ системе или друге прецизне инспекцијске инструменте.

Редослед производње је важан јер свако додатно подешавање може да уведе прилику за варијацију поравнања. Модерна опрема за окретање глодала може смањити број подешавања за неке сложене компоненте и стога смањити потенцијалне грешке при поновном позиционирању. :цонтентРеференце[оаиците:1]{индек=1}

Који материјали се могу користити?

Одабир материјала директно утиче на понашање резања, хабање алата, стварање топлоте, стабилност димензија, отпорност на корозију, тежину, чврстоћу и коначни учинак наношења.

• нерђајући челик:Погодно за апликације које захтевају отпорност на корозију и механичку издржљивост.
• Угљенични челик:Уобичајено за опште механичке компоненте, осовине, клинове и индустријски хардвер.
• легирани челик:Корисно тамо где је потребна већа чврстоћа, отпорност на хабање или способност термичке обраде.
• алуминијум:Лаган и погодан за машинску обраду, што га чини погодним за склопове осетљиве на тежину.
• Месинг:Често се бира за фитинге, конекторе, електричне компоненте и апликације које захтевају добру обрадивост.
• бакар:Користи се када је електрична или топлотна проводљивост важна.
• Инжењерска пластика:Материјали као што су ПОМ, ПЕЕК, ПТФЕ и најлон могу се претворити у специјализоване лагане апликације са малим трењем или хемијски отпорне.

Материјал никада не треба бирати само на основу погодности обраде. Инжењери треба да размотре радну температуру, оптерећење, изложеност корозији, хабање, хемијску компатибилност, електричне захтеве и карактеристике компонената које се спајају.

Како се контролишу тачност и толеранције?

Прецизност се контролише кроз интеракцију способности машине, алата, програмирања, држања рада, стабилности материјала, услова околине и инспекције.

Уобичајено контролисане карактеристике укључују:

• Спољни и унутрашњи пречник
• Дужина дела
• Роунднесс
• Цилиндричност
• Концентричност или истицање
• Димензије навоја
• Локација рупе
• Геометријски односи између функционалних површина

На пример, вратило може захтевати контролисан пречник за седиште лежаја, док његова нефункционална спољна површина може користити мање рестриктивну толеранцију. Овај приступ омогућава производним ресурсима да се фокусирају на димензије које заправо утичу на склапање и перформансе.

Референце за индустријску машинску обраду наглашавају да способност толеранције зависи од геометрије и услова процеса, а не од једног универзалног броја. :цонтентРеференце[оаиците:2]{индек=2}

Зашто је површина битна?

Завршна обрада је више од захтева за изглед. Може утицати на трење, хабање, заптивање, контакт лежаја, клизање, заштиту од корозије и перформансе монтаже.

Уобичајени захтеви за завршну обраду токованих компоненти укључују приближно Ра 3,2 μм за многе опште обрађене површине, Ра 1,6 μм за глатке функционалне површине и Ра 0,8 μм или ниже за одабране прецизне апликације. Захтевније завршне обраде могу захтевати брушење или полирање, а не само окретање. :цонтентРеференце[оаиците:3]{индек=3}

Из тог разлога, инжењери треба да идентификују које су површине заправо функционалне. Углавак лежаја, заптивна површина или клизна површина може захтевати другачију завршну обраду од спољашње површине зазора.

• Функционалне површине:Одредите потребну завршну обраду према условима рада.
• Заптивне површине:Узмите у обзир и храпавост и површинске недостатке.
• Клизне површине:Узмите у обзир трење и хабање.
• Козметичке површине:Дефинишите очекивања од изгледа одвојено од функционалних захтева.

Како се контролишу прецизно токани делови?

Инспекцију треба директно повезати са инжењерским цртежом. Мерење сваке могуће карактеристике истом методом није увек неопходно; план инспекције треба да се фокусира на критичне димензије и функционалне захтеве.

Свеобухватан процес контроле квалитета може укључивати:

1. Верификација улазног материјалаза потврду наведеног материјала.
2. Инспекција првог делада провери производни процес пре пуне производње.
3. Мерење у процесуда идентификује померање димензија током производње.
4. Завршни преглед димензијапротив захтева за цртање.
5. Верификација завршне обрадеза одређена функционална подручја.
6. Инспекција навојакоришћењем одговарајућих мерача или мерне опреме.
7. Документацијакао што су извештаји о димензијама када то захтева купац.

За веома захтевне делове, координатна мерна машина или оптички мерни систем могу пружити свеобухватнију верификацију димензија. Извештаји о инспекцији и документација првог артикла такође могу помоћи тимовима за набавку и инжењеринг да успоставе доследност производње.

Како инжењери треба да дизајнирају ове компоненте?

Добар дизајн је један од најефикаснијих начина за побољшање производности без угрожавања функције.

• Јасно идентификовати критичне димензије и функционалне површине.
• Избегавајте примену изузетно уских толеранција на сваку димензију.
• Користите стандардне спецификације навоја кад год је то практично.
• Обезбедите одговарајуће полупречнике и ивице тамо где то захтева приступ алатима.
• Узмите у обзир дебљину зида и могућност деформације.
• Наведите храпавост површине само тамо где служи функционалној сврси.
• Јасно дефинишите оцене материјала.
• Идентификујте захтеве за топлотну обраду и површинску обраду.
• Обезбедите комплетне 2Д цртеже и тачне 3Д моделе када су доступни.

Један практичан принцип је дизајн око функције, а не максималне теоријске прецизности. Производне референце доследно примећују да непотребне чврсте толеранције могу повећати време обраде, захтеве за инспекцију и сложеност производње. :цонтентРеференце[оаиците:4]{индек=4}

Где се користе сложени прецизно стружени делови?

Пошто је стругање посебно погодно за ротационе и цилиндричне геометрије, прецизне токане компоненте се појављују у многим индустријским системима.

Шта купци треба да траже код партнера за производњу?

Избор добављача за сложене прецизне компоненте захтева више од поређења јединичних цена. Произвођач треба да покаже да може да разуме техничке захтеве и да више пута производи компоненте које испуњавају те захтеве.

Важне тачке евалуације укључују:

1. Могућност обраде:Потврдите да опрема одговара геометрији компоненте.
2. Материјално искуство:Питајте да ли добављач редовно обрађује наведени материјал.
3. Контрола квалитета:Прегледајте опрему за инспекцију, процедуре и документацију.
4. Инжењерска подршка:Одредите да ли добављач може да идентификује проблеме у вези са производношћу пре производње.
5. Конзистентност производње:Питајте како се варијације димензија надгледају током већих серија производње.
6. Могућност завршне обраде:Потврдите да ли се потребни секундарни третмани могу поуздано координирати.
7. Комуникација:Уверите се да техничка питања могу да се реше брзо и тачно.
8. следљивост:За захтевне примене, успоставите захтеве за евиденцију материјала и производње.

Кингдао Туоиуан Метал Продуцтс Цо., Лтд. може подржати купце који захтевају прилагођене металне компоненте где су важни контрола димензија, детаљни цртежи, избор материјала и поновљива производња. За тимове за набавку, обезбеђивање комплетног техничког цртежа и јасно идентификовање критичних захтева је ефикасна полазна тачка за техничку процену и понуду.

Често постављана питања

Која је разлика између стандардног токованог дела и сложеног прецизног токованог дела?

Стандардно токовани део генерално има релативно једноставну цилиндричну геометрију и стандардне захтеве у погледу димензија. Комплексни прецизно окренути део може комбиновати више пречника, унутрашње карактеристике, навоје, жлебове, унакрсне рупе, чврсте толеранције, контролисано отпуштање и специфичне завршне обраде површине унутар једне компоненте.

Колико прецизни могу бити сложени прецизни токарени делови?

Тачност зависи од материјала, геометрије, конфигурације машине, алата, држања, стабилности процеса и метода инспекције. Опште ЦНЦ стругање обично може да ради око ±0,05 мм, док одабране прецизне карактеристике могу достићи приближно ±0,01 мм или више када то дизајн и процес дозвољавају. Ове бројке треба третирати као референце способности специфичне за пројекат, а не као универзалне гаранције. :цонтентРеференце[оаиците:5]{индек=5}

Који се материјали обично користе за прецизно токане компоненте?

Уобичајени избори укључују нерђајући челик, угљенични челик, легирани челик, алуминијум, месинг, бакар и инжењерску пластику. Одговарајући материјал зависи од чврстоће, отпорности на корозију, температуре, хабања, тежине, електричних својстава и радног окружења.

Да ли сложени токани делови захтевају секундарну обраду?

Не увек. Неке компоненте се могу завршити директно ЦНЦ стругањем, док за друге може бити потребно брушење, полирање, термичка обрада, облагање, елоксирање, пасивизација или други процеси завршне обраде како би се испунили специфични функционални захтеви.

Зашто је површинска обрада важна за токоване компоненте?

Завршна обрада може утицати на трење, хабање, заптивање, контакт лежаја, клизање и изглед. Функционалне површине стога треба да добију захтеве који одговарају њиховим стварним радним условима, а не да се аутоматски примењују исте спецификације завршне обраде на целу компоненту.

Које информације треба укључити када тражите понуду?

Користан РФК треба да укључи 2Д цртеж, 3Д модел ако је доступан, разред материјала, количину, толеранције, захтеве за завршну обраду површине, навоје, топлотну обраду, површинску обраду, захтеве за инспекцију, очекивања за паковање и захтеве за испоруку. Комплетне техничке информације омогућавају произвођачу да прецизније процени пројекат.

Може ли једна компонента комбиновати стругање и глодање?

Да. Опрема за стругање и центри за стругање са алатом под напоном могу комбиновати стругање са операцијама као што су бушење, урезивање, прорезивање и глодање. Ово може смањити број подешавања за одговарајуће дизајне компоненти и помоћи у одржавању позиционих односа између карактеристика. :цонтентРеференце[оаиците:6]{индек=6}

Закључак

Комплексни прецизно стругани делови су пројектоване компоненте у којима геометрија, тачност димензија, својства материјала, стање површине и поновљивост производње доприносе коначним перформансама. Најефикаснији производни приступ почиње јасним техничким цртежом, одговарајућим избором материјала, реалистичним толеранцијама, пажљиво планираним операцијама обраде и методама инспекције које одражавају стварну функцију компоненте.

За инжењере и тимове за куповину, кључ није једноставно захтевати најмању могућу толеранцију. Уместо тога, сваки захтев треба да буде повезан са монтажом, кретањем, заптивање, оптерећењем, хабањем или другом мерљивом функцијом. Овај приступ може помоћи у контроли сложености производње уз одржавање перформанси које се очекују од готове компоненте.

Ако развијате прилагођене осовине, чауре, фитинге, конекторе, прецизне механичке компоненте или друге сложене токоване производе,Кингдао Туоиуан Метал Продуцтс Цо., Лтд.може проценити ваше техничке захтеве и потребе производње.Поделите своје цртеже, спецификације, материјале и количине иконтактирајте насда разговарамо о одговарајућем производном решењу за ваш пројекат.
