Прецизна ЦНЦ чаура са навојем

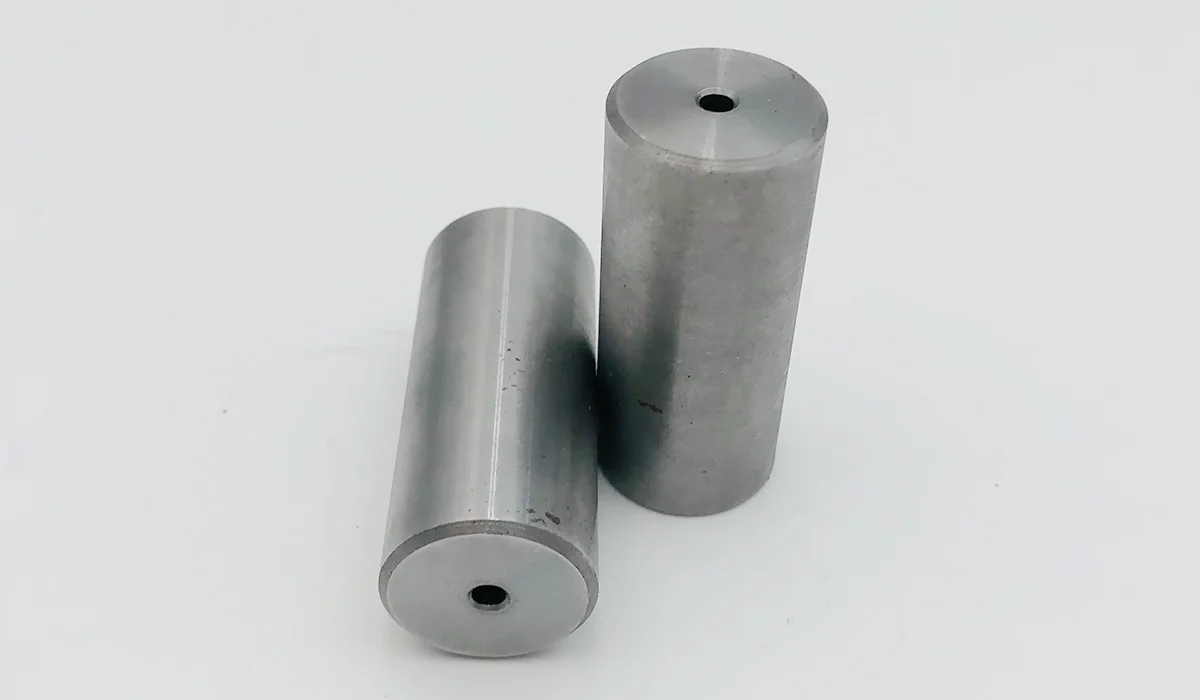

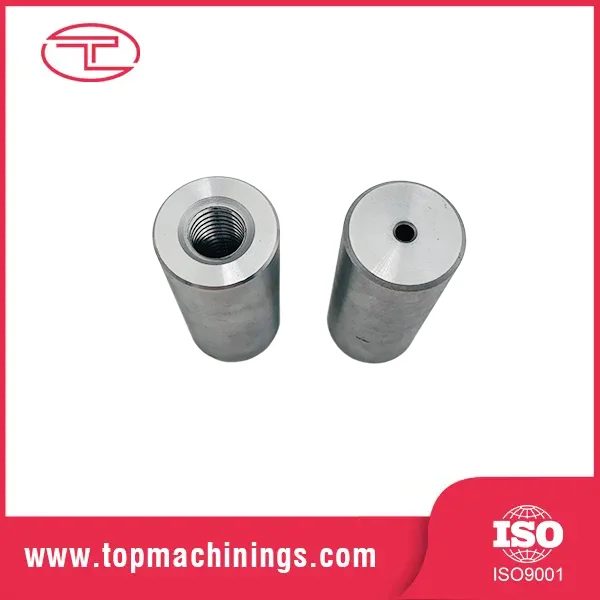

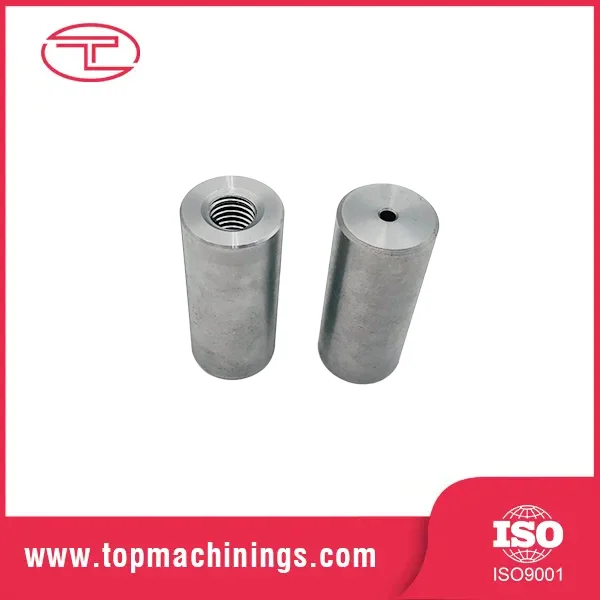

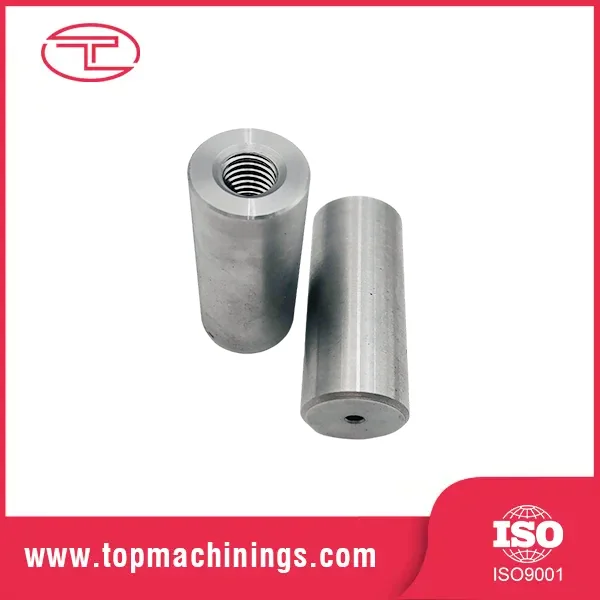

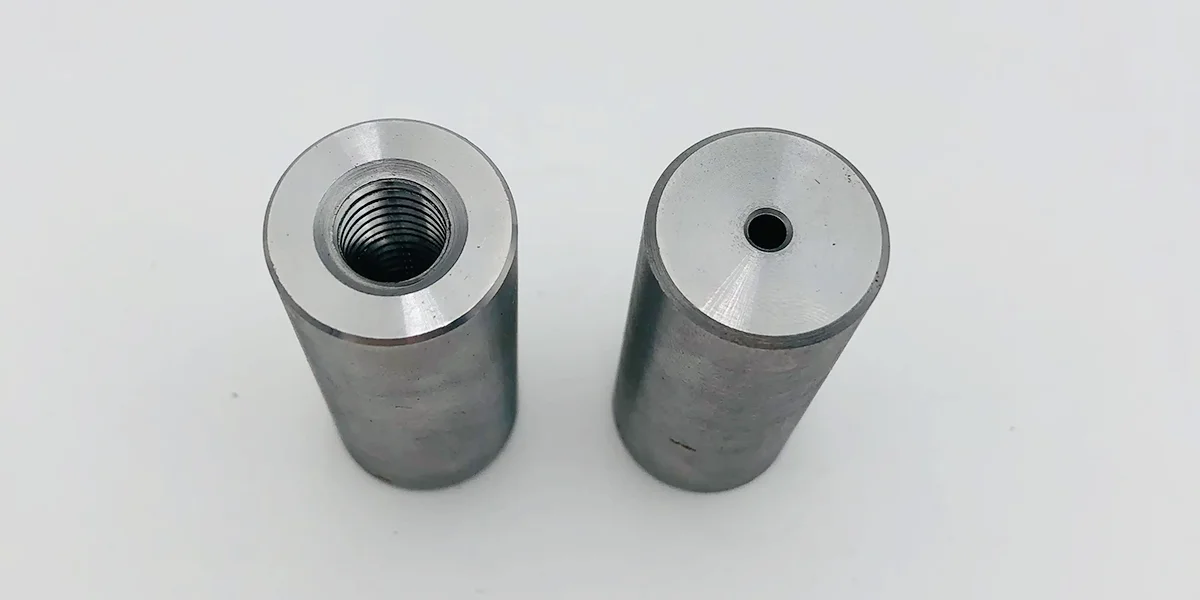

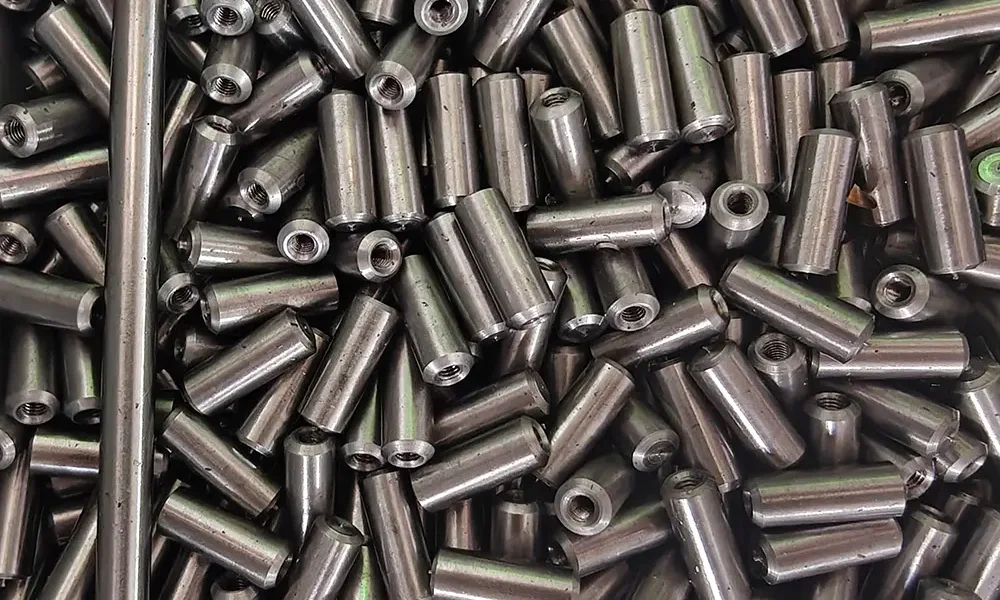

Прецизна ЦНЦ навојна чаура је цилиндрична чаура са прецизно обрађеним навојем на унутрашњој или спољашњој површини. Замислите то као „уметак са навојем“ који компоненти даје снажан, заменљив интерфејс навоја без машинске обраде навоја директно у родитељски део. Када се рупа са навојем увуче у кућиште од меког алуминијума — класичан режим квара — чаура је део који спашава дан.

Постоје две главне породице: уметци са навојем и чауре за чауре. Оба захтевају исто од машинске радње: заобљеност, концентричност и тачност навоја мерена у микронима.

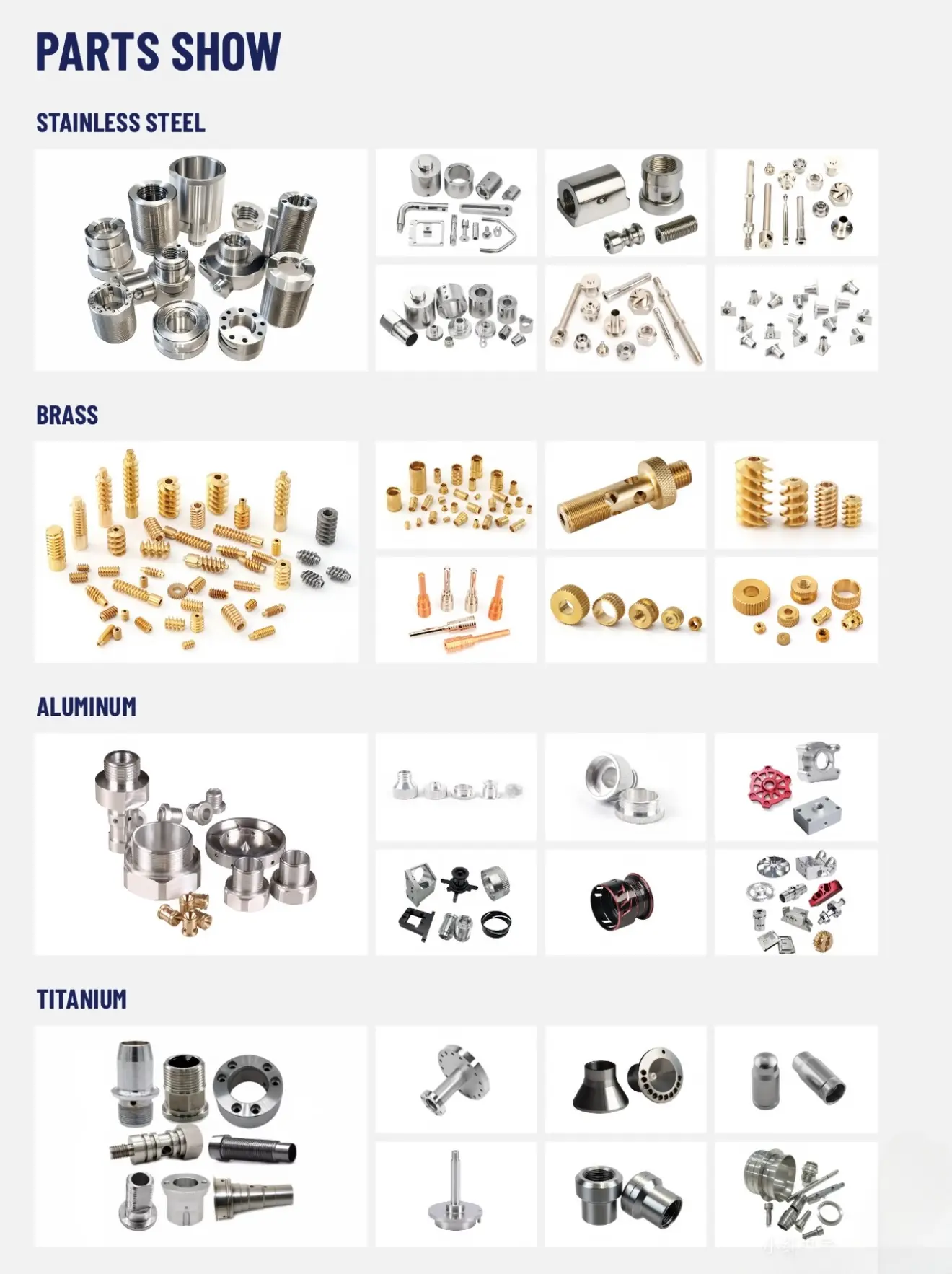

Материјали и конфигурације навоја

Нерђајући челик (СУС303/304/316): отпорност на корозију за храну, поморство и медицинску употребу.

Легирани челик (4140/1045): висока чврстоћа са термичком обрадом за апликације великих оптерећења.

Месинг (Ц3604/ХПб59-1): одлична обрадивост и природно подмазивање за прецизне ЦНЦ навојне чауре лежаја.

Алуминијум (6061-Т6/7075): лаган за ваздухопловство и аутомобилске склопове.

Облици навоја: метрички (М3–М64), УНЦ/УНФ, НПТ цевни навоји и прилагођени облици по цртежу.

Класе: 6Х/6г стандард, 5Х/4х класе прецизности за апликације које се уклапају у сметње.

Навој се сече нарезом у једној тачки или глодањем навоја на ЦНЦ струговима, након чега следи мерење пречника корака. За уметке за пресовање држимо спољни пречник на ±0,005 мм тако да чаура налегне са исправним сметњама — довољно лабаво за уградњу, довољно чврсто да се никада не окреће.

Спецификације производа

Типичне примене прецизне ЦНЦ навојне чауре

Као произвођач и добављач прецизних ЦНЦ навојних чаура, Туоиуан Метал испоручује чауре на велико по фабрички директним ценама за:

Уметци са навојем за алуминијумска и пластична кућишта у аутомобилској и електроници.

Чауре за лежајеве и хабајуће чауре у пумпама, мењачима и транспортерима.

Лоцирање чахура за држаче, прибор и плоче за алат.

Компоненте хидрауличних и пнеуматских цилиндара.

Окретни склопови намештаја, уређаја и опреме.

Лаки склопови за ваздухопловство и одбрану.

Реал Цасе

Студија случаја: Прецизне ЦНЦ месингане чауре са навојем

Индустрија: Елецтроницс & Елецтрицал Екуипмент

Материјал: Месинг Ц36000

Процес: Швајцарско ЦНЦ стругање, урезивање и хексадецимално глодање

Америчком произвођачу електронских компоненти су биле потребне прилагођене прецизне ЦНЦ навојне чахуре које би служиле као уметци против ротације унутар пластичних кућишта. Делови су захтевали завршну обраду без ивица како би се обезбедило једноставно склапање шрафова без оштећења пластичног кућишта. Користећи вишеосне швајцарске ЦНЦ стругове, обрадили смо месингане чауре чистим навојем и прецизним шестоугаоним главама у једној поставци. Спроведен је темељан процес ултразвучног чишћења како би се уклониле све металне струготине, након чега је уследила 100% оптичка инспекција навоја.

Производни процес

Свака чаура почиње инжењерским прегледом: наш тим анализира ваш 2Д/3Д цртеж или узорак, бира разред материјала и програмира оптималне путање алата. За уметке са навојем, критични параметар је приањање са сметњама — израчунавамо тачан ОД да бисмо гарантовали задржавање без преоптерећења главног дела.

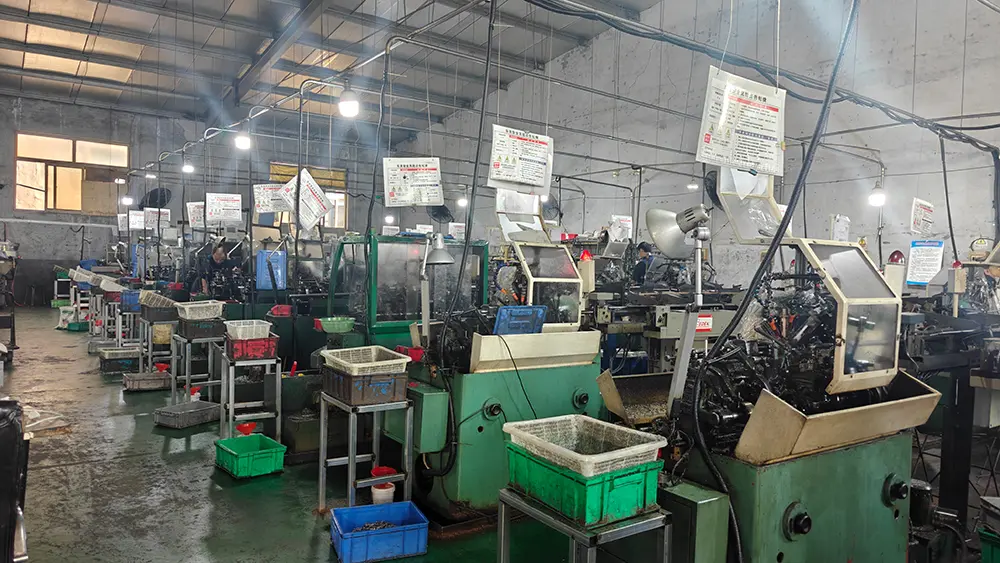

Обрада се изводи на брзим аутоматским ЦНЦ струговима са додавачима шипки. Окретање, облагање, урезивање, бушење и урезивање навоја се обављају у једном циклусу стезања где је то могуће — овај приступ са једним подешавањем је оно што одржава концентричност у микронском опсегу.

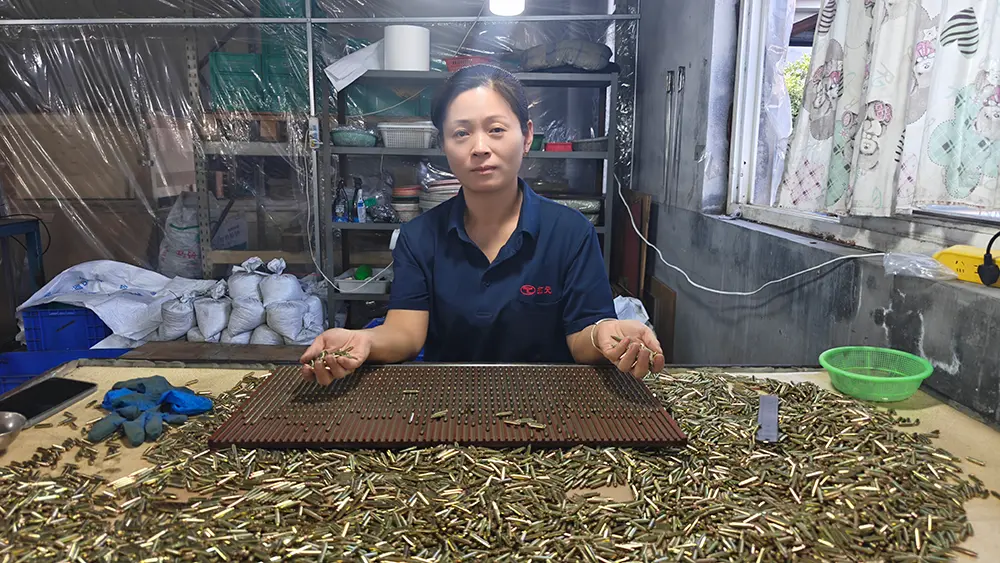

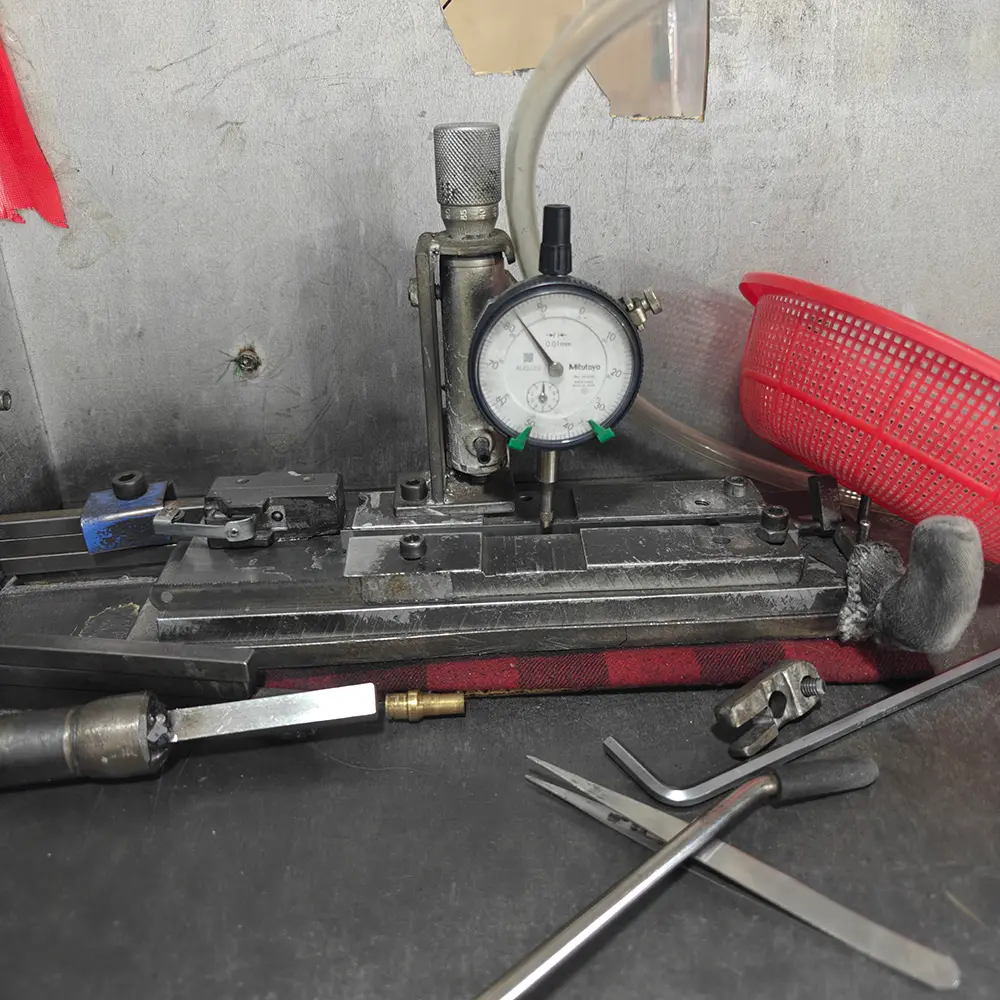

Урезивање навоја је праћено 100% инспекцијом: мерење навоја/прстена, оптичко сортирање и ЦММ верификација узорака делова. Површинска обрада (цинк, црни оксид, никл) се примењује у нашим интерним линијама пре коначног паковања.

Зашто одабрати Туоиуан Метал

Деценија прецизне обраде Туоиуан Метал има преко 10 година искуства у прецизним токарским деловима и ЦНЦ машинским компонентама, опслужујући купце у 20+ земаља са стопом поновљене куповине од 95%. Када наручите чауре од нас, радите са продавницом која је већ решила ваш проблем — много пута.

Чауре су упаковане у папир против рђе, поли кесе и извозне картоне или дрвене кутије по величини поруџбине. Мале серије се испоручују експресно (ДХЛ/ФедЕк/УПС); расуте наруџбе се испоручују морским путем из луке Кингдао (ФЦЛ/ЛЦЛ) или ваздушним транспортом. Документација: комерцијална фактура, листа паковања, товарни лист, потврда о пореклу, потврда о испитивању материјала. За цене прецизних ЦНЦ навојних чаура, масовне поруџбине или понуду, контактирајте наш извозни тим.

ФАК

П1: Можете ли да обрадите чауре са мог цртежа или узорка?

А1: Да. Пошаљите нам 2Д/3Д цртеж (ПДФ, АИ) или физички узорак. Прегледамо дизајн, потврђујемо материјал и толеранције и правимо узорке пре производње за ваше одобрење пре масовне производње.

П2: Коју толеранцију можете држати на нити?

А2: Стандардне класе навоја 6Х/6г по ИСО 965. За прецизне примене, можемо држати 5Х/4х са пречником корака верификованим калибрисаним мерилима. Реците нам ваше захтеве за разред.

П3: Како гарантујете квалитет за велике поруџбине?

А3: Инспекција првог артикла са пуним извештајем, затим мерење у процесу и 100% оптичко сортирање на коначним димензијама. Такође подржавамо инспекцију треће стране пре испоруке.

П4: Можете ли да произведете ове прецизне ЦНЦ навојне чахуре према прилагођеним величинама и нестандардним корацима навоја?

А4: Да, у потпуности прилагођавамо спољни пречник, дужину, дебљину зида и спецификације навоја према вашим инжењерским цртежима или деловима узорка.

П5: Могу ли да затражим узорке пре него што наручим масовну производњу?

А5: Апсолутно. Можемо да обезбедимо прототип/пре-производне узорке за ваше функционално тестирање и валидацију склопа пре него што пређемо на производњу у пуном обиму.
