Како прецизно токовани делови омогућавају мање роботске хируршке алате?

Роботски хируршки системи се смањују. Следећа генерација лапароскопских и микрохируршких робота користи инструменте пречника испод 3 мм – довољно мале да се крећу кроз деликатну анатомију, али довољно јаке за хватање, сечење и шивање. Да би се ово постигло захтева радикално преиспитивање сваке компоненте, посебно механичких трансмисионих елемената унутар зглоба алата. Одговор лежи упрецизно окренути делови– ситне, сложене геометрије обрађене на толеранције које су биле незамисливе пре деценију. Овај чланак објашњава како високопрецизно ЦНЦ стругање ствара минијатурне осовине, клинове и кућишта која омогућавају роботске алате испод милиметра – и шта менаџери набавке треба да траже код добављача.

Изазов минијатуризације у роботској хирургији

Типичан роботски хируршки инструмент садржи до 20 покретних делова унутар цеви мањих од оловке. Сваки део мора:

• Издржати вишекратну стерилизацију (аутоклав, гама зрачење)
• Пренесите обртни момент са скоро нултим зазором
• Уклопи се у дебљину зида од чак 0,15 мм
• Мање коштају од конвенционалних машинских компоненти – јер су инструменти често за једнократну или ограничену поновну употребу

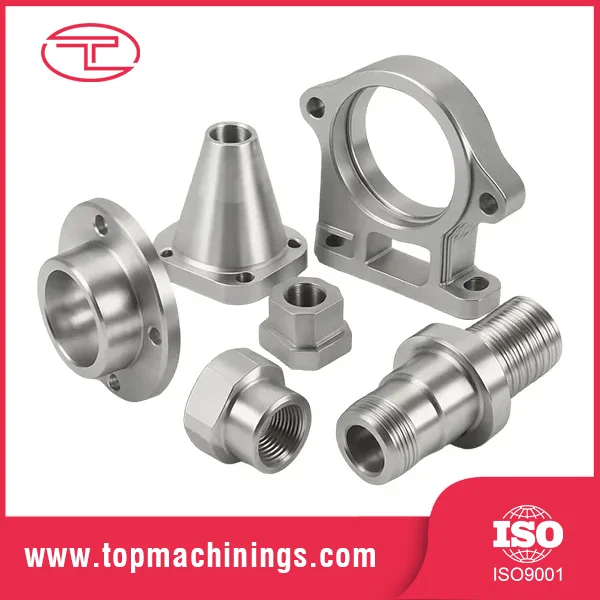

Традиционалне методе обраде (штанцање, једноставно стругање) не могу да задрже потребну концентричност, завршну обраду површине или микро-карактеристике. Прецизно окренути делови – произведени на ЦНЦ струговима швајцарског типа са алатом под напоном – решавају ове проблеме комбиновањем стругања, глодања и бушења у једном циклусу, постижући толеранције од ±0,005 мм или боље.

Три критична начина прецизно токованих делова омогућавају минијатуризацију

1.Микро-осовине и погонске осовинице

Зглоб хируршког робота користи каблове или потисне шипке за артикулацију крајњег ефектора. Они се спајају на мале игле и осовине - често од 0,5 мм до 2 мм у пречнику. Прецизно окренути део може укључивати:

• Жлебови за причврсне прстенове (ширина 0,2 мм, дубина 0,05 мм)
• Шестоугаони или квадратни крајеви за пренос обртног момента
• Попречне рупе (пречник 0,3 мм) за пресовање каблова

Зашто је прецизност важна: Одступање од 2 µм у иглици од 1 мм ствара угаону грешку од 0,2° – неприхватљиво када хирург шије крвни суд од 0,5 мм.

2. Танкозидне цевасте компоненте

Зглобни спојеви захтевају кућишта и чауре са дебљином зида испод 0,2 мм. Конвенционално окретање изазива брбљање или колапс. Швајцарско стругање са расхладном течношћу под високим притиском и алатом од карбида производи стабилне, поновљиве танке зидовепрецизно окренути деловибез секундарног уклањања ивица.

3. Комплексна геометрија у једној поставци

Дизајнери роботских алата желе комбиноване карактеристике: навоје, конусе, подрезе и равне – све на једном делу. Прецизно окренути делови направљени на вишеосним струговима елиминишу вишеструка подешавања, обезбеђујући геометријску доследност. На пример, врх трокара са спиралним жлебом и проксималном прирубницом може да се обради за мање од 40 секунди.

Табела параметара – критичне спецификације за хируршке прецизно токоване делове

Скривена цена недоследних прецизно токованих делова

ОЕМ произвођачи медицинских уређаја се често фокусирају на толеранције монтаже док потцењују утицај појединачних прецизно окренутих делова. Пример из стварног света: произвођач хируршких хефталица је доживео 12% кварова на терену због игле од 0,5 мм која је имала недоследну дубину жлеба. Добављач игле је захтевао ±0,01 мм, али је испоручио ±0,025 мм. Прелазак на добављача који контролише сваку серију са 100% оптичким сортирањем смањио је стопу неуспеха на 0,2%.

Кључне лекције:

• Мерење је важно – Затражите извештаје о ласерском микрофону или систему за вид, а не само о мерачу.
• Сертификација материјала – Хируршки инструменти захтевају потпуну следљивост (ЕН 10204 3.1).
• Конзистенција завршне обраде – грубе тачке садрже бактерије; навести Ра и Рз.

Зашто Туоиуан разуме захтеве хируршке минијатуризације

Кингдао Туоиуан Метал Цо., Лтд. је провео више од деценије развијајући могућности за прецизну обраду метала. За разлику од општих машинских радњи, Туоиуан се фокусира на тачне технологије које су потребне хируршкој роботици:

• ЦНЦ делови за стругање (швајцарски и фиксна глава) за микро-осовине, игле и чауре
• ЦНЦ делови за глодање за сложене карактеристике кућишта
• Штанцање и ковање за исплативе компоненте велике количине
• Површинска обрада (галванизација, премазивање прахом, полирање) – иако хируршки алати често специфицирају електрополирање или пасивирање, које Туоиуан може да организује преко сертификованих партнера

Туоиуан послује у складу са ИСО 9001, са комплетним ланцем снабдевања од сировина до готовог дела. Њихова филозофија „изврсности у сваком детаљу” значи да се сваки прецизно окренут део прегледа дигиталном мерном опремом, а записи о серијама се чувају више од 10 година – што је неопходно за следљивост медицинског уређаја.

Једно практично средство – Једноставна контролна листа за набавку

Када процењујете извор прецизно окренутих делова за роботске хируршке уређаје, тражите:

• Анализа толеранције на вашој најкритичнијој особини.
• Три насумична дела узорка мерена ЦММ или ласерским микрофоном.
• Цертификат материјала који показује број партије и хемијски састав.
• Способност процеса (Цпк) – за пречник и концентричност, Цпк ≥1,33 је сигуран праг.

Туоиуан нуди сва четири као стандард.

Мали делови, велики скок за хирургију

Тренд ка мањим, паметнијим роботским хируршким алатима је незаустављив. Али то се неће остварити једноставним смањењем постојећих дизајна. То захтевапрецизно окренути деловикоји су микро величине, макро тачни и произведени доследно у запремини. За менаџере набавке, најбоља стратегија је партнерство са компанијом за обраду метала која има доказану стручност у ЦНЦ стругању, комплетан ланац процеса у кући и систем квалитета који ништа не препушта случају.

Пошаљите свој најизазовнији цртеж микрокомпоненти наТуоиуанза преглед изводљивости и провођење узорка. Користите горњу табелу параметара да одредите толеранције и затражите извештај о могућностима процеса. Одговарајући добављач прецизно токованих делова може преполовити ваше време развоја – и учинити ваш хируршки алат следеће генерације стварношћу.
