ЦНЦ обрада индустријских клинова

Игла за типле је кратка, цилиндрична игла која се користи за одржавање прецизног поравнања између два или више делова склопа. За разлику од завртња, који спаја делове заједно, ЦНЦ обрадом индустријских клинова постављају позицију. То је референтна тачка око које је изграђен цео склоп. Када причврстите кућиште мењача на прирубницу мотора, клинови за типле - не завртњи - гарантују да ће осовине остати у равни.

Игле за типле долазе у два главна облика: притиснути и клизни. Разлика у перформансама између доброг и лошег типла мери се у микронима: сувише затегнута и загриза; превише лабав и склоп помера.

Материјали и тврдоћа индустријских клинова

Угљенични челик (1045/1060): каљен и каљен, економична општа употреба

Челик лежаја (ГЦр15/52100): каљен до ХРЦ 60–64 за максимални век хабања

Нерђајући (СУС303/304/316): отпоран на корозију за храну, поморство и медицинску употребу

Каљени алатни челик (за посебне апликације за хабање)

Распон пречника: 1мм – 30мм, дужине од 3мм до 200мм

Класе толеранције: м6 пресовање, х6/х7 клизање по ИСО 8734/8735, УСАС Б18.8.2

Класични пут производње је брушење без центра: шипке се мељу до коначног пречника на брусилици без центра, секу на дужину, закошене и каљене. Оно што већина купаца не схвата је да је редослед брушења пре очвршћавања битан — стврдњавање после брушења изазива изобличење, због чега брусимо, стврдњавамо, а затим завршавамо-брусимо критичне игле.

Туоиуан Реал Цасе Схаринг

Индустрија: Индустриал Аутоматион & Мацхинери

Материјал: алуминијум / нерђајући челик

Процес: Прецизно ЦНЦ стругање и жлебове

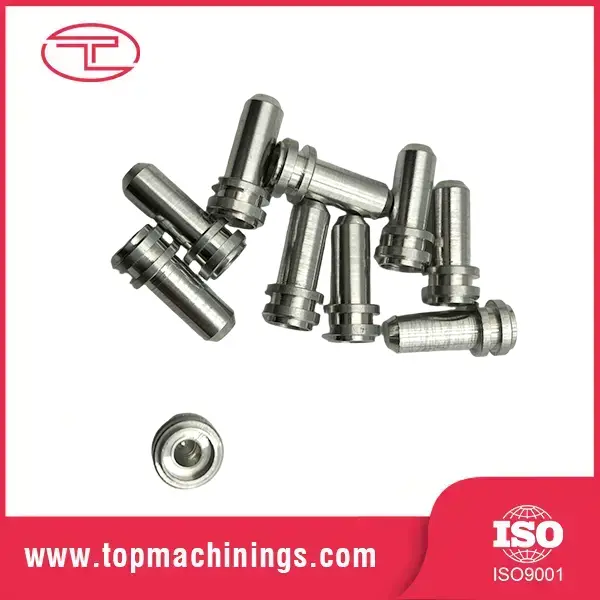

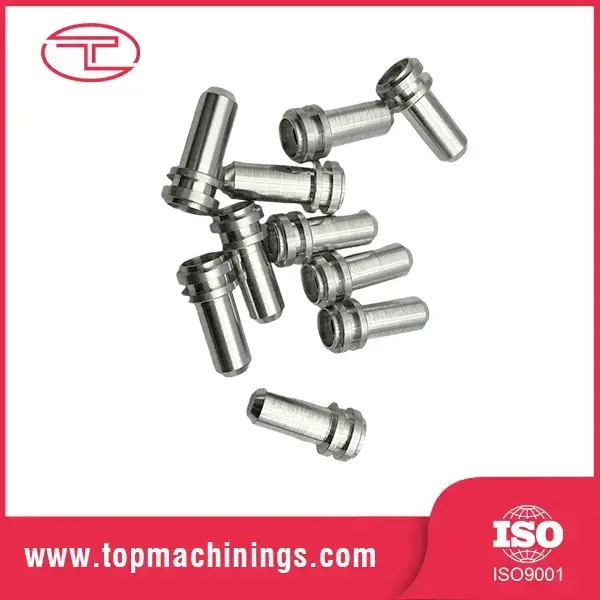

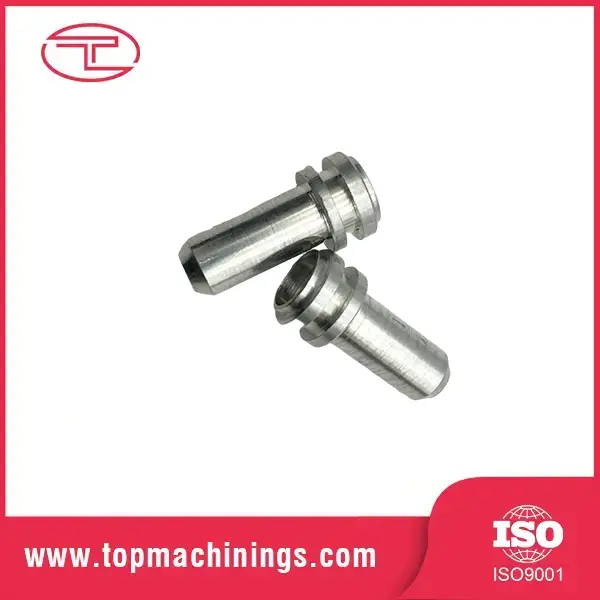

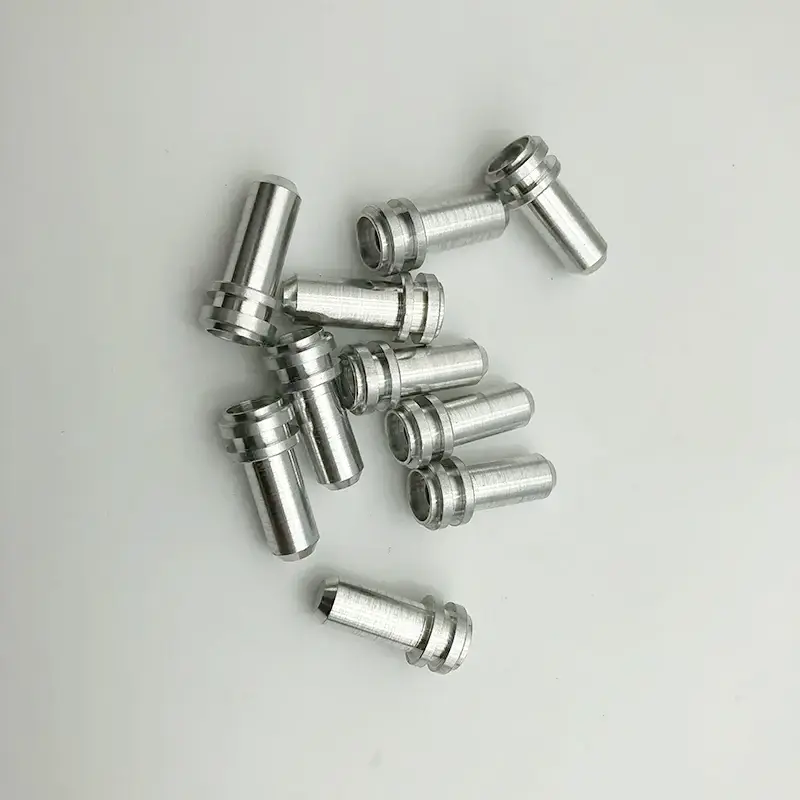

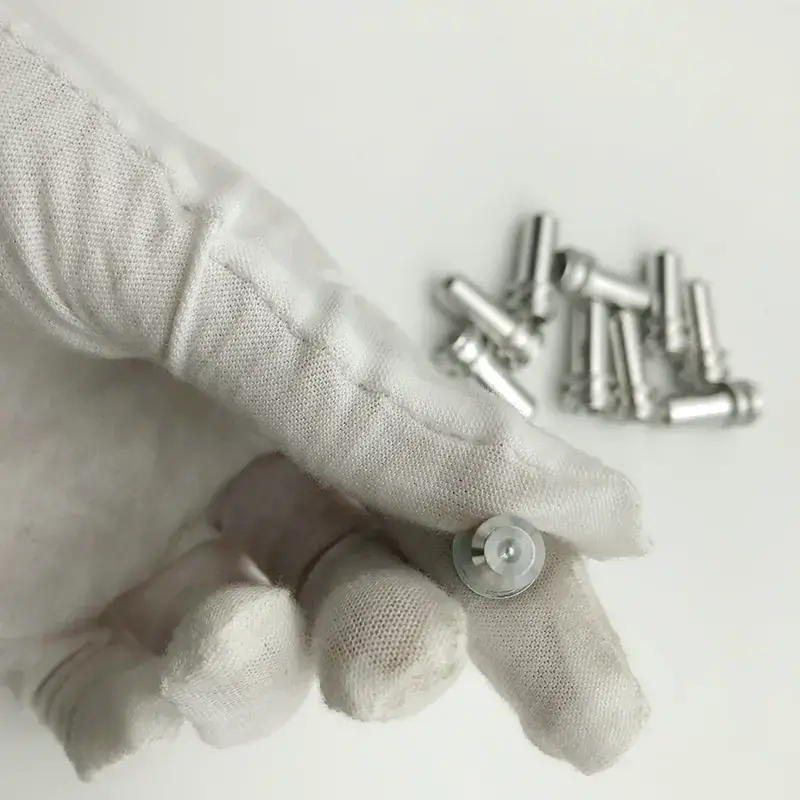

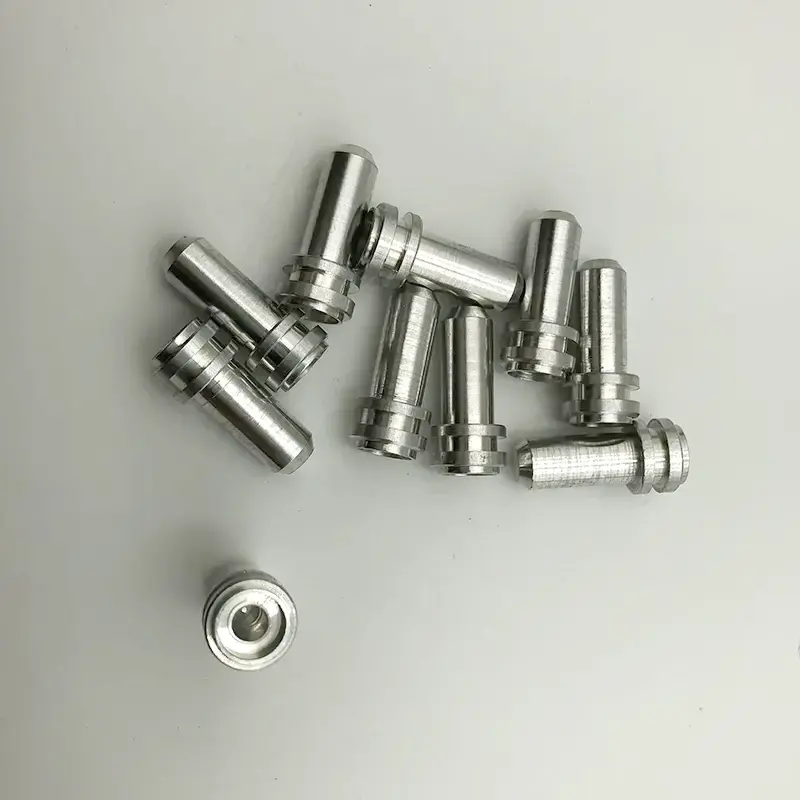

Амерички произвођач аутоматизације захтевао је прилагођене индустријске клинове за ЦНЦ машинску обраду са прецизним уторима за причвршћивање О-прстенова и строгим толеранцијама димензија да би се обезбедило тачно поравнање и безбедно заптивање у брзим монтажним линијама.

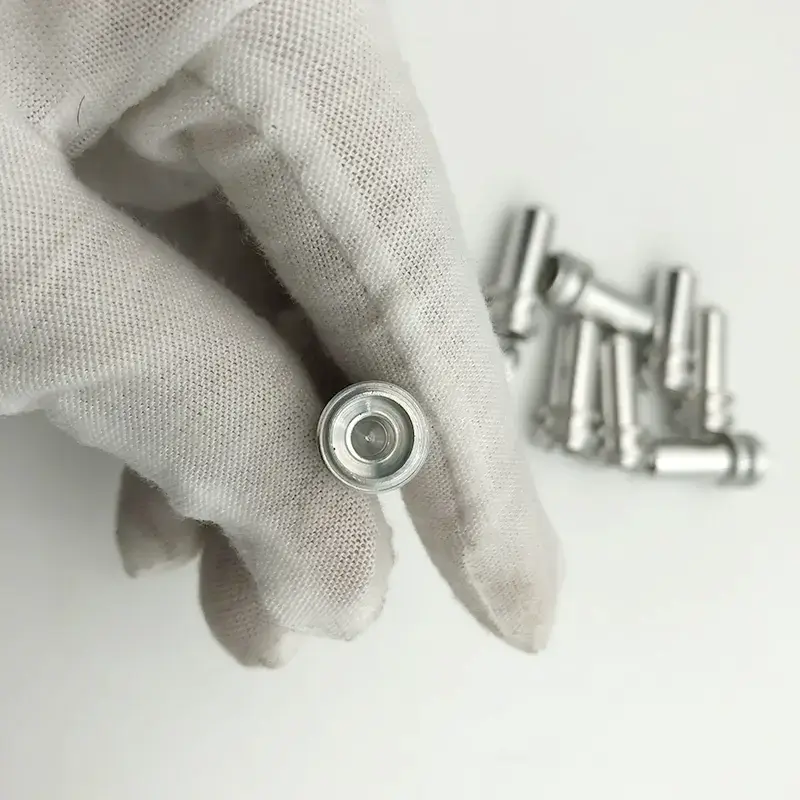

Произвели смо ове вишестепене клинове користећи високопрецизне швајцарске ЦНЦ машине за стругање, одржавајући тачну дубину жлебова и завршну обраду површине за оптимално заптивање. 100% оптички преглед је спроведен пре паковања.

Кључне карактеристике и предности

Уземљите на ±0,002 мм за тачно позиционирање

Коначни пречници су брушени без центра до ±0,002 мм са завршном обрадом површине Ра 0,2–0,4 μм. Ово није „довољно блиска“ толеранција — ЦНЦ обрада индустријских клинова су толеранција која чини склопове поновљивим, причвршћиваче прецизним и производе доследним.

Очвршћен до ХРЦ 60+ за дуг рад

Челични клинови лежаја су каљени до ХРЦ 60–64, што им даје тврдоћу да преживе поновљено уметање и уклањање без зарезивања. Каљени типл за ред величине надмашује меког.

Закошени крајеви, чисте ивице

Оба краја су закошена (обично 1,5×45°) и скинута иглица, тако да игле почињу у рупе чисто без бријања материјала или оштећења отвора рупе. Без ивица, изгребаних рупа, без одбачених склопова.

Правост којој можете веровати

Односи дужине и пречника се држе равно унутар 0,01 мм на 50 мм. Савијени клин за типле не само да не успева да лоцира – он оштећује развртану рупу приликом уметања. Меримо праволинију на свакој производној серији.

Уско груписање пречника за мешовите кројеве

Игле су разврстане у групе уских пречника тако да кутија иглица даје доследан притисак. Нема више "овај клизи, оном треба чекић" на вашој монтажној траци.

Спецификације производа

Производни процес

ЦНЦ обрађивање индустријских клинова производња почиње са хладно вученом или брушеном шипком. Шипке су без центра брушене до скоро крајњег пречника, исечене на дужину, закошене и скинуте ивице. За очвршћене игле, они се затим термички обрађују и брусе до крајње толеранције — двостепено млевење је оно што држи готову иглу савршено округлом и равном.

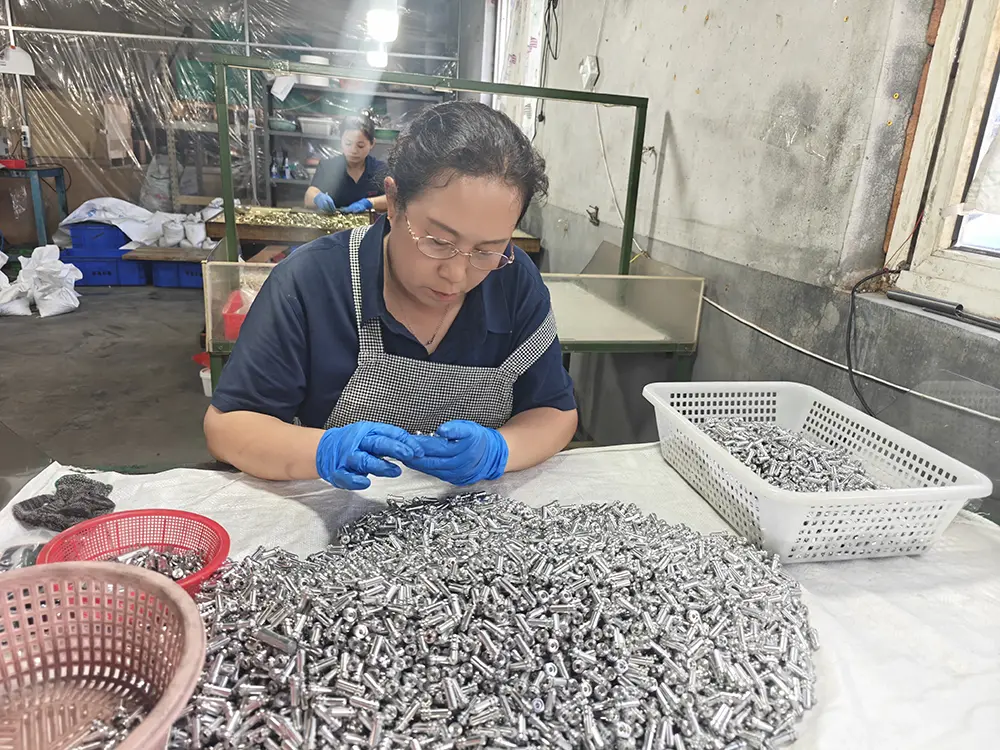

Завршна инспекција обухвата пречник (са микрометром и мерачем ваздуха), тврдоћу (Роцквелл тестирање), равност и завршну обраду површине. Игле су груписане по пречнику и упаковане у науљену амбалажу заштићену од рђе. Сертификати серије прате сваку поруџбину.

Временски оквир производње

Стандардно време испоруке: 10–15 дана за стандардне величине; 15–18 дана са стврдњавањем и млевењем.

Дан 1-3: Потврда поруџбине и избор материјала

Дан 4-8: брушење, сечење, скошење

Дан 9-12: Термичка обрада и завршно млевење (ако је наведено)

Дан 13–14: Преглед, груписање, паковање

Дан 15: Отпрема из Кингдаоа

Зашто одабрати Туоиуан Метал

Способност на микронском нивоу, индустријске запремине

Са више од 10 година у прецизној машинској обради, 20 ЦНЦ стругова и годишњим капацитетом од 100 милиона комада, Туоиуан Метал може да испоручи индустријске клинове за ЦНЦ машинску обраду у количинама за аутомобиле са толеранцијама за лабораторију. Испоручили смо серије од 2,5 милиона комада са стопама грешака испод 15 ППМ.

Поуздани добављач у Северној Америци

60% наше производње иде северноамеричким купцима, са стопом поновљене куповине од 95%. Да наши клинови за типле нису правилно лоцирали делове, ти купци не би мењали поруџбину - сваког квартала, годинама.

Потпуна следљивост

Сертификати млина за материјал, записи о термичкој обради и извештаји о инспекцији архивирају се по серији. Потпуна сљедивост од серије шипки до готове игле.

Брзи узорци и цитати

Наруџбине узорака се испоручују за 3-5 дана. Цитати у року од 24 сата. На проблеме квалитета је одговорено у року од 48 сати. Ово је наш стандард, а не наше обећање.

Паковање и достава

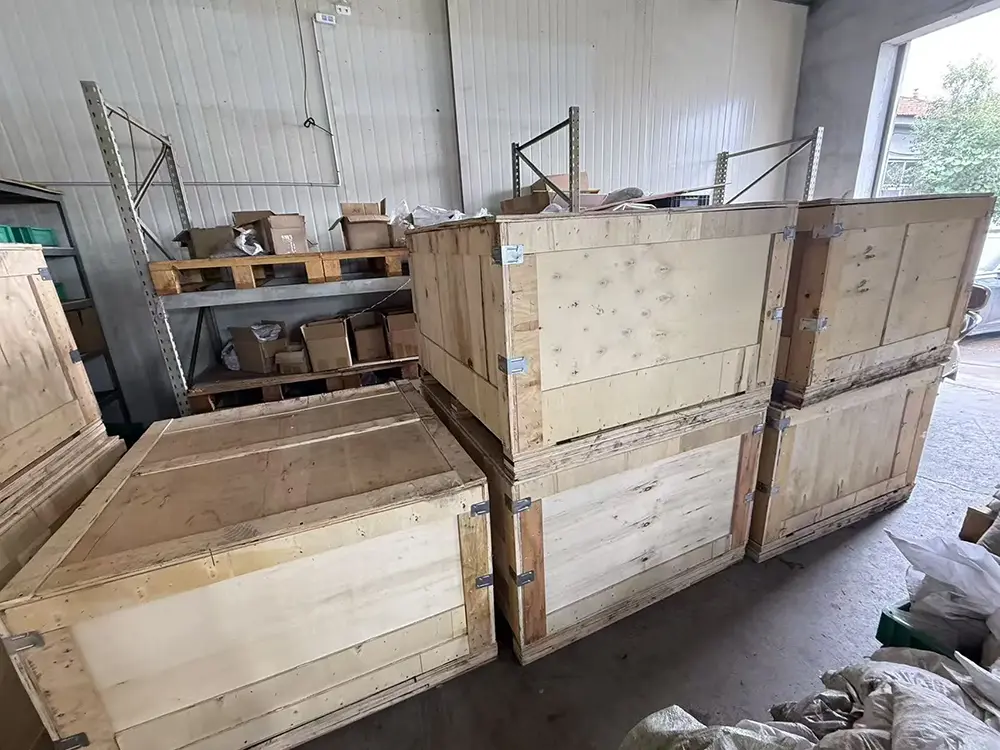

Игле су науљене или премазане, упаковане у поли кесе са инхибитором рђе и испоручене у картонима или дрвеним кутијама. Експрес (ДХЛ/ФедЕк/УПС) за мале поруџбине, поморски транспорт из луке Кингдао за расути терет. Документација: комерцијална фактура, листа паковања, товарни лист, потврда о пореклу, потврда о испитивању материјала. За цене индустријских клинова за ЦНЦ машинску обраду, поруџбине на велико или понуду, контактирајте наш извозни тим.

ФАК

П1: Коју толеранцију имају ваше клинове?

А1: Стандардна толеранција тла је ±0,002 мм на пречник, са завршном обрадом површине Ра 0,2–0,4 μм. Доступне класе фита: м6 пресс-фит, х6/х7 слип-фит.

П2: Која је разлика између прибадача м6 и х6?

А2: м6 игле су мало превелике за уградњу у пресовање, закључавају се у разврстане рупе и захтевају извлакач за уклањање. х6/х7 игле су клизне за склопове који се морају редовно растављати. Реците нам своју пријаву и ми ћемо препоручити праву класу.

П3: Да ли пружате каљене нерђајуће игле?

А3: Да — нерђајући нерђајући материјал који се стврдњава путем падавина може да се очврсне до ХРЦ 38–44 са одличном отпорношћу на корозију. За храну или поморство, ово је прави избор.

П4: Можете ли направити игле по наруџбини или по мери?

А4: Да. Сечемо прилагођене дужине, прилагођене ивице, конусне пилоте и жлебове по цртежу. МОК за прилагођене игле је низак — узорци су добродошли.

П5: Како спречавате рђу на иглама у складишту?

А5: Игле су науљене и упаковане папиром за инхибитор корозије у парној фази. За прекоморски поморски транспорт користимо ВЦИ паковање како бисмо гарантовали долазак без рђе.
